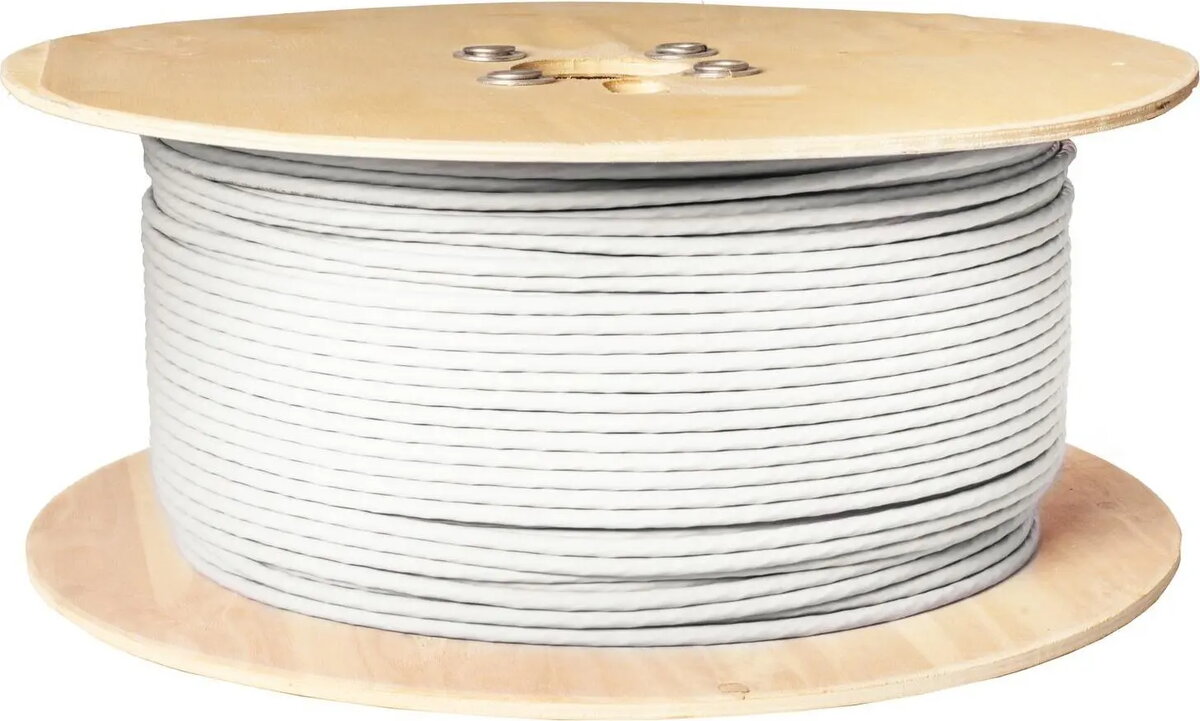

Коаксиальный кабель ShiverPeaks SAT 1.0/4.6 4-слойная экранировка CCS >110 dB 100 м

Коаксиальный кабель ShiverPeaks SAT 1.0/4.6 на катушке 100 м предназначен для распределения спутникового, телевизионного и радиочастотного сигнала при требованиях к высокой экранировке и низкому уровню помех. Кабель имеет центральный проводник из медного покрытия на стальной основе (CCS) и четырехслойную экранировку, обеспечивающую затухание помех более 110 дБ. Геометрия 1.0/4.6 совместима со стандартными F-коннекторами и распространёнными монтажными решениями для SAT/TV.

Преимущества

Четырёхслойная экранировка эффективно защищает от электромагнитных помех и посторонних сигналов, что повышает стабильность приёма и снижает перекрёстные наводки. CCS-проводник сочетает механическую прочность с удовлетворительной электрической проводимостью, а стабильная конструкция кабеля обеспечивает предсказуемые потери и импеданс по всей длине 100 м. Кабель поставляется на катушке, что облегчает протяжку и профессиональную установку.

Подходит для

• Подключения спутниковой антенны к ресиверу в однокомнатных и многокомнатных системах
• Проводки для эфирного телевидения и FM-антенн
• Внутреннего RF-распределения и магистральных линий в жилых и коммерческих помещениях
• Профессиональной кабельной разводки, где требуется высокая экранировка (>110 дБ)

Когда может быть не подходящим

В кабеле применён CCS-центрический проводник; для очень длинных линий, где критически важно минимальное сопротивление, может потребоваться цельномедный проводник с немного меньшими потерями. Кабель рассчитан на внутреннюю прокладку и защищённые трассы; при необходимости внешней прокладки или прямого захоронения потребуется дополнительная защита от влаги и УФ-излучения.

Ключевые характеристики

• Тип кабеля: геометрия 1.0/4.6
• Длина: 100 м на катушке
• Центральный проводник: медно-напылённая сталь (CCS), многожильный
• Экранирование: четырёхслойная конструкция
• Затухание экранирования: >110 дБ
• Импеданс: 75 Ω (типичный для SAT/TV)
• Область применения: спутник, телевидение, FM и RF-распределение

Как использовать

Размотайте кабель с катушки и проложите по заранее намеченному маршруту, избегая резких изгибов и заломов, которые могут повредить проводник или изменить импеданс. Выполните обжим или компрессию F-коннектора с использованием соответствующего инструмента и стриппера: аккуратно отогните экраны, очистите диэлектрик до необходимой длины и обеспечьте надёжный контакт. Проверьте сигнал с помощью измерителя уровня или приёмника перед окончательной фиксацией и маскировкой кабеля.

Что учитывать перед покупкой

• Проверьте требуемую длину и оставьте запас для прокладки и подключения
• Оцените, подходит ли CCS-проводник для вашей длины линии и требований к потерям, или нужен цельномедный кабель
• Подготовьте необходимые коннекторы и инструменты для обжима/компрессии
• Если планируется наружная прокладка, предусмотрите дополнительную защиту от влаги и УФ

Рекомендации по использованию

Для оптимальной работы избегайте радиусов изгиба менее пяти диаметров кабеля, не прокладывайте кабель параллельно силовым линиям на продолжительных участках и используйте качественные компрессионные F-коннекторы для сохранения экранирующей целостности. После установки измерьте уровни сигнала и при необходимости примените усиление или распределители с профессиональными характеристиками.
