Сетевой анализатор Trendnet TC-NTP1

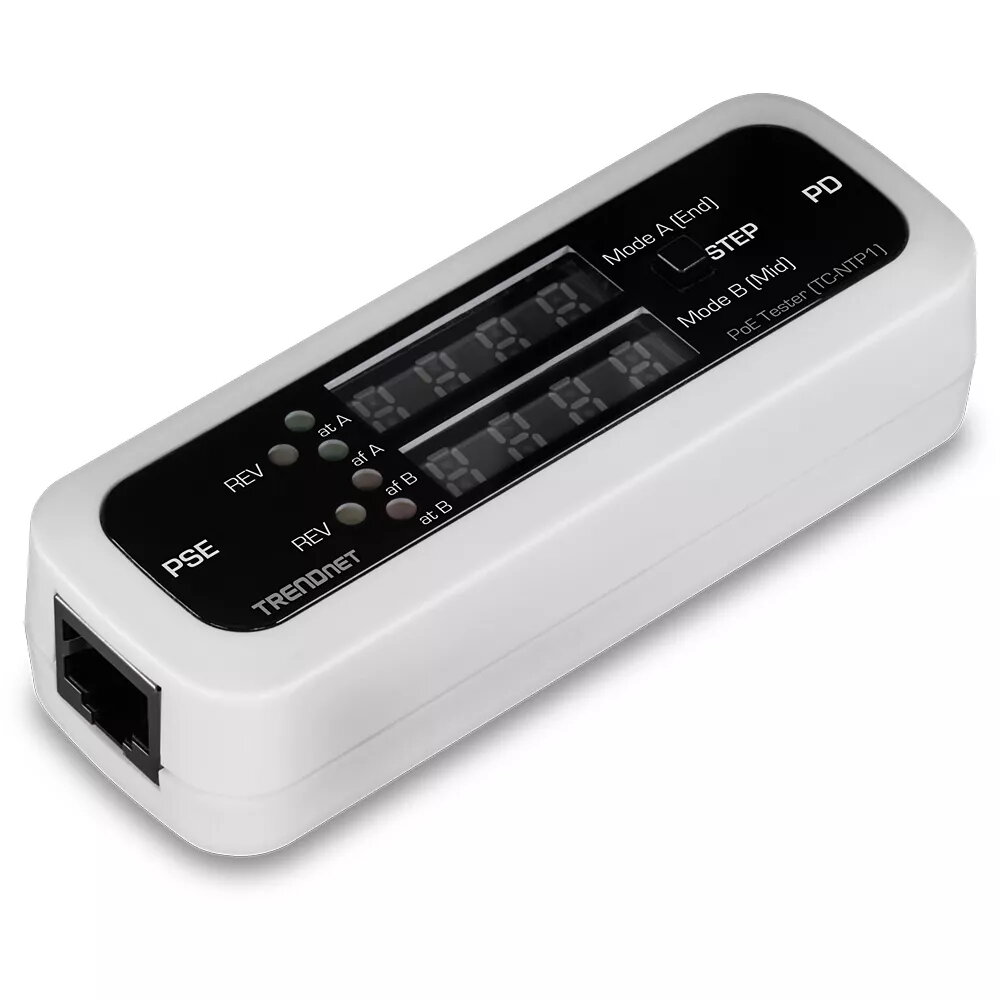

Inline-тестер PoE TRENDnet TC-NTP1 — компактный сетевой тестер без батарей, предназначенный для inline-диагностики PoE. Устройство устанавливается между источником питания PoE (PSE) и питаемым устройством (PD) через два гигабитных порта и отображает в реальном времени такие параметры, как напряжение, ток и мощность. Тестер поддерживает активные стандарты IEEE 802.3af/at/bt до 100 Вт и обнаруживает нестандартные пассивные PoE-устройства в диапазоне 11–60 В. Небольшие габариты (примерно 100 мм x 36 мм x 26 мм) упрощают переноску при выездах на объект.

Преимущества

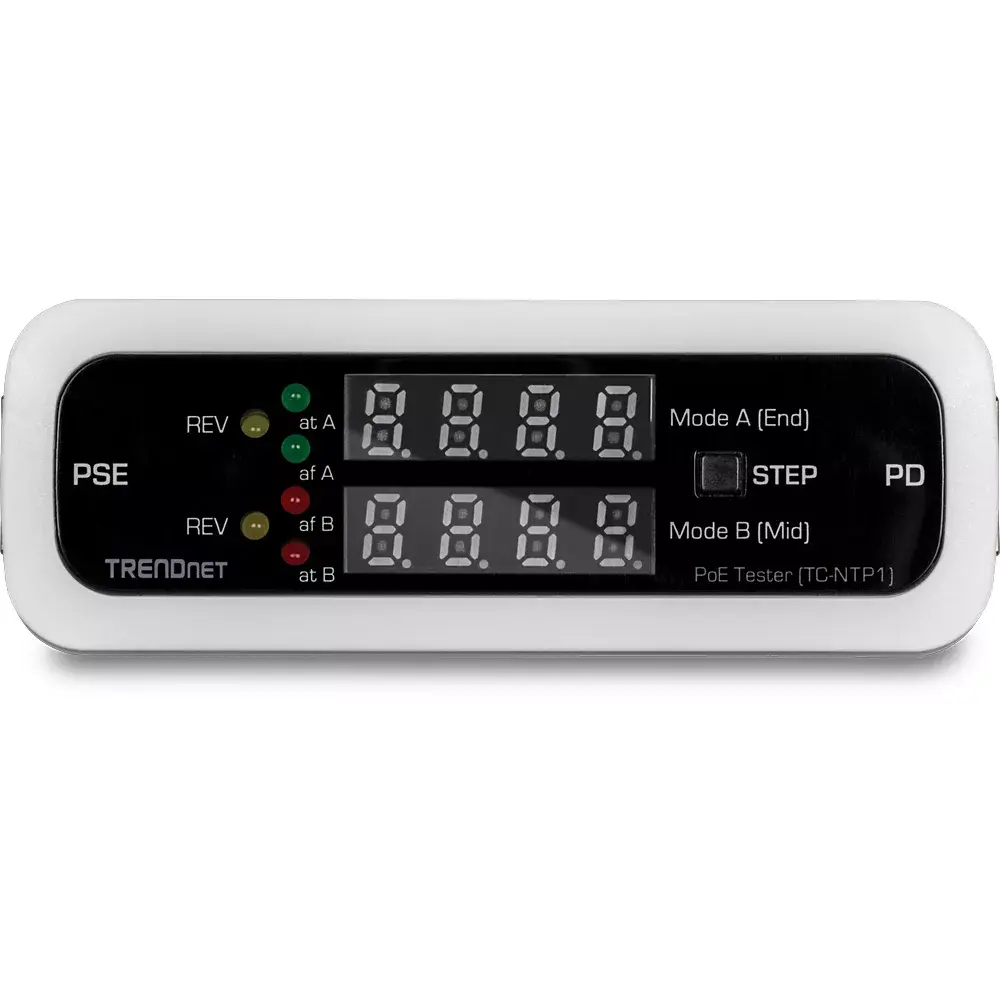

TC-NTP1 обеспечивает измерение параметров PoE на месте без использования батарей и дополнительного оборудования. Передняя панель с 4-значным LED-дисплеем и индикаторы отображают тип PoE, источник, полярность и наличие питания. Три режима тестирования — T-mode для проверки портов PSE и выходного напряжения, N-mode для пассивных PoE-устройств и I-mode для inline-измерений PD — дают гибкость при диагностике. Кнопка Step позволяет переключать или фиксировать показания, а переключатель внизу — менять режимы.

Подходит для (задачи / сценарии использования)

• Техников на выездных работах для проверки напряжения и мощности PoE у IP-камер, точек доступа и VoIP-телефонов
• Сетевых инженеров для тестирования PoE-коммутаторов и инжекторов и определения поддерживаемых стандартов
• Диагностики установок с пассивным PoE и нестандартных источников питания
• Inline-мониторинга реального времени напряжения, тока или мощности питаемого устройства при установке и обслуживании

Ключевые характеристики

• Модель: TRENDnet TC-NTP1

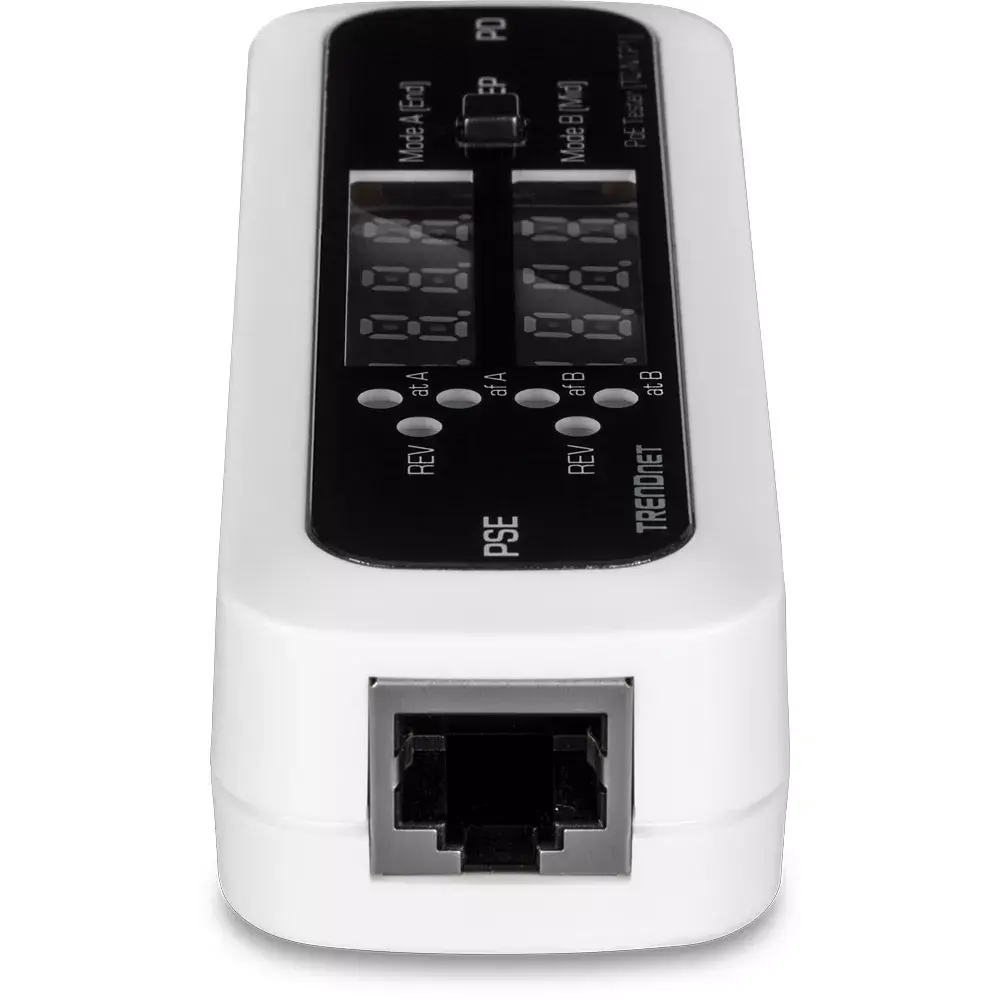

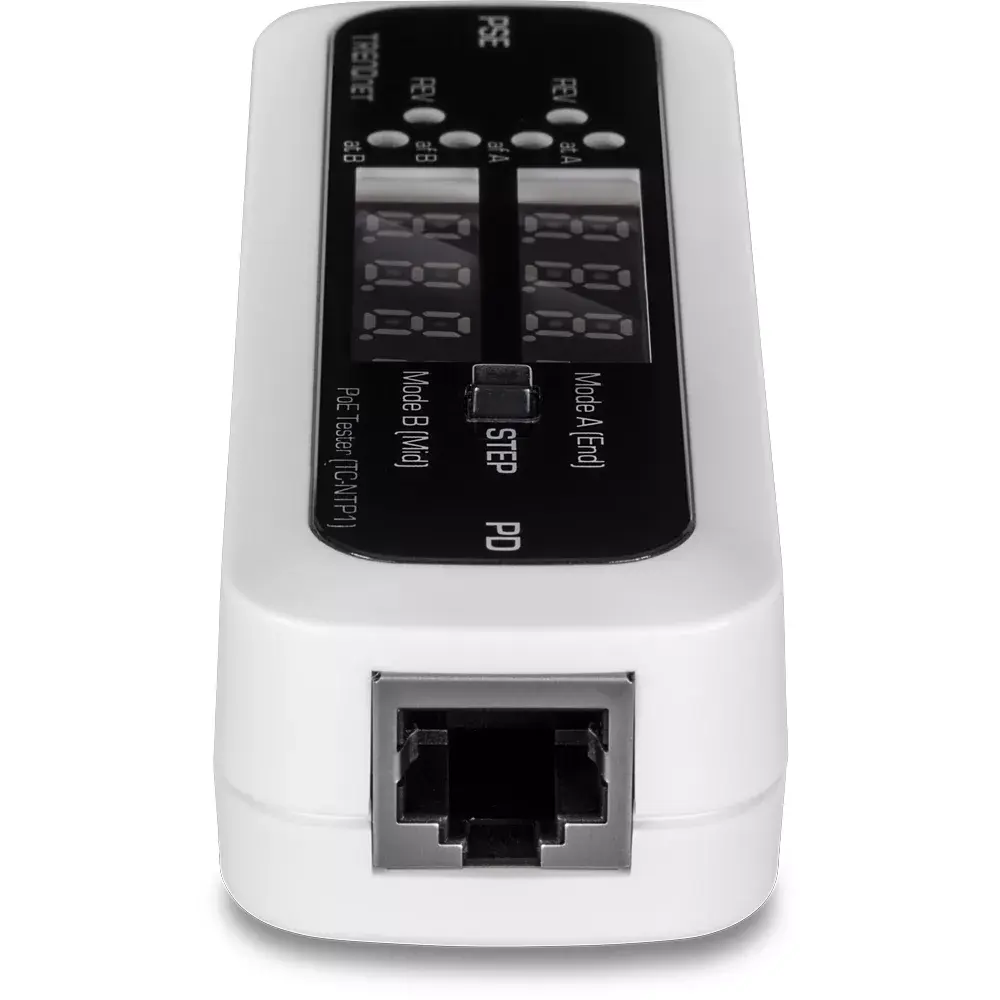

• Порты: 1 x гигабитный порт для PSE, 1 x гигабитный порт для PD
• Поддержка PoE: IEEE 802.3af / 802.3at / 802.3bt (активный) до 100 Вт; пассивный PoE 11–60 В
• Дисплей: 4-значный семисегментный синий LED на передней панели
• Режимы тестирования: T-mode, N-mode, I-mode
• Управление: кнопка Step для переключения/фиксации показаний; переключатель внизу для смены режимов
• Питание: работает без батарей (питается от PoE)
• Габариты: ~100 мм x 36 мм x 26 мм
• Сертификации: CE, FCC

Как использовать

Подключите источник питания (PSE) к порту PSE, а питаемое устройство (PD) — к порту PD. С помощью нижнего переключателя выберите режим T-mode для проверки порта PSE и измерения выходного напряжения, N-mode для пассивных PoE-устройств или I-mode для inline-измерения подключённого PD. Нажимайте кнопку Step для переключения между показаниями напряжения, тока и мощности; удерживайте кнопку для фиксации конкретного показания для непрерывного мониторинга. Считывайте числовые значения на LED-дисплее и используйте индикаторы для определения типа PoE, полярности и состояния питания.

Рекомендации по использованию

Используйте TC-NTP1 между PSE и PD, когда требуется мгновенное измерение параметров питания. Убедитесь, что выбранный режим соответствует типу устройства (T-mode для проверки PSE, N-mode для пассивного PoE, I-mode для inline-измерений), и избегайте эксплуатации в условиях экстремальной температуры или повышенной влажности.
