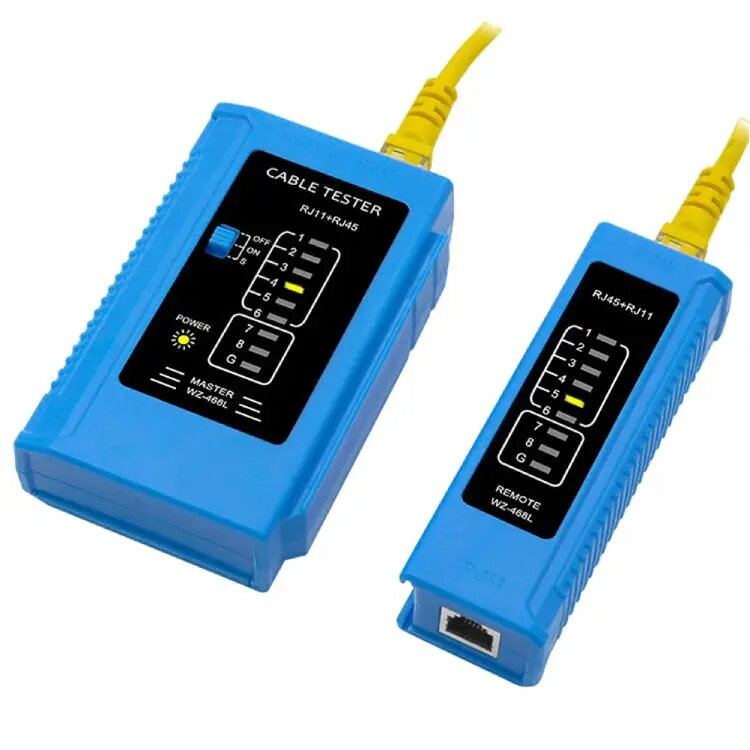

Тестер кабелей W-STAR WS468BU — UTP/STP, RJ45 и RJ11, для Cat5e–Cat7, синий

Тестер кабелей W-STAR WS468BU — портативный прибор для проверки UTP и STP Ethernet и телефонных кабелей с разъемами RJ45 и RJ11. Совместим с кабелями категорий Cat5, Cat5e, Cat6 и Cat7. Тестер контролирует целостность проводников, корректность распайки и позволяет выявлять частые неисправности: обрывы, короткие замыкания и перекрёстные пары. Съёмный выносной модуль упрощает проверку розеток и длинных линий в помещениях.

Преимущества

WS468BU последовательно проверяет отдельные жилы и отображает результаты с помощью светодиодов, что позволяет быстро обнаруживать оборванные провода, перепутанные пары и замыкания. Доступны два режима скорости тестирования (ON — быстрый, S — медленный) для более точной диагностики. Компактный и лёгкий корпус удобен для переноски на объекте, а выносной модуль упрощает локализацию неисправностей в распределённых точках. Поддерживаются разъёмы RJ45 и RJ11 и основные категории кабелей.

Подходит для

• Монтажа и проверки горизонтальной кабельной инфраструктуры (Cat5e–Cat7)
• Тестирования сетевых и телефонных розеток с RJ45/RJ11
• Обслуживания и поиска неисправностей в офисных и домашних сетях
• Определения обрывов, коротких замыканий и перекрученных/перепутанных пар
• Проверки кабелей при ремонте и замене элементов сети

Ключевые характеристики

• Типы разъёмов: RJ45 и RJ11
• Совместимость: UTP и STP, Cat5, Cat5e, Cat6, Cat7
• Функции тестирования: проверка целостности, распайки, выявление обрывов, замыканий и перекрёстов
• Индикация: последовательные светодиоды для каждой жилы (1–8 и G)
• Съёмный выносной модуль для тестирования на удалённых розетках
• Режимы теста: быстрый и медленный
• Питание: 1 × 9 В батарея (не входит в комплект)
• Цвет: синий
• Габариты: 96 × 103 × 27 мм
• Вес: 122 г

Как пользоваться

Установите 9 В батарею в основной блок и подключите один конец тестируемого кабеля к разъёму основного блока, а другой конец — к выносному модулю. Выберите режим ON для быстрого теста или S для медленного диагностического цикла. Запустите тест и наблюдайте за светодиодами на основном и выносном блоках; светодиоды загораются последовательно, показывая целостность и корректность распайки. Отсутствие свечения конкретного индикатора указывает на обрыв; неправильная последовательность — на перепутанные пары; замыкания проявляются в особом поведении светодиодов на обоих блоках. Используйте выносной модуль для проверки розеток и длинных трасс, закрепив его на дальнем конце линии.

Рекомендации по использованию

Для достоверных результатов используйте новую 9 В батарею и повторяйте тест после её замены. При проверке длинных кабелей и прерывистых неисправностей выполняйте тесты в обоих режимах скорости. При сложных повреждениях тестируйте каждый конец кабеля отдельно и повторяйте тест после проведения ремонта. Храните выносной модуль внутри основного корпуса при транспортировке для защиты контактов.
