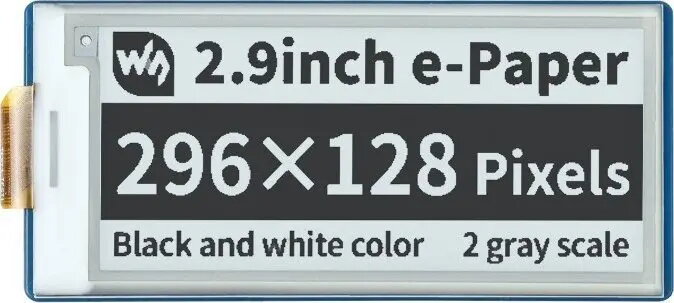

E-paper (E-Ink) дисплей 2.9" 296×128 пикс SPI, чёрно‑белый для Raspberry Pi Pico – Waveshare

Этот 2,9-дюймовый черно-белый E-paper (E-Ink) дисплей с разрешением 296×128 пикселей и интерфейсом SPI разработан для использования с Raspberry Pi Pico и другими микроконтроллерами. Модуль обеспечивает бистабильное отображение — содержимое сохраняется на экране без питания, что делает его пригодным для маломощных и автономных приложений. Компактный модуль подходит для статических изображений, панелей статуса, простых электронных книг и прототипов встраиваемых устройств.

Преимущества

Дисплей потребляет энергию только при обновлении изображения, что позволяет достигать длительного времени ожидания в устройствах на батарейках. Бистабильная технология удерживает картинку без необходимости постоянного обновления, снижая энергопотребление при показе статического контента. Интерфейс SPI обеспечивает простое подключение к Raspberry Pi Pico и большинству MCU. Разрешение 296×128 обеспечивает достаточную детализацию для текста, пиктограмм и простых схем, а компактные габариты упрощают установку в корпусе.

Подходит для

• Информационные панели и индикаторы на батарейном питании
• Статические приборные панели и показания датчиков
• Страницы простых электронных книг и текстовые дисплеи с низким энергопотреблением
• Прототипы пользовательских интерфейсов для проектов на Raspberry Pi Pico
• Портативные устройства с требованием длительного времени ожидания

Ключевые характеристики

• Тип дисплея: E-paper / E-Ink, монохромный (черно-белый)
• Диагональ: 2,9 дюйма
• Разрешение: 296 × 128 пикселей
• Интерфейс: SPI (Serial Peripheral Interface)
• Поведение обновления: бистабильный — изображение сохраняется без питания
• Совместимость: микроконтроллеры, включая Raspberry Pi Pico и аналогичные платы
• Основное применение: показ статического изображения и текста с низким энергопотреблением

Как использовать

Подключите дисплей к Raspberry Pi Pico или совместимому микроконтроллеру через SPI, питание и дополнительные управляющие выводы (например, сброс и линия data/command). Установите соответствующие библиотеки и драйверы для E-paper-модулей Waveshare на хосте; примеры кода обычно доступны в документации производителя и в репозиториях сообщества. Инициализируйте дисплей в прошивке, создайте буфер изображения в монохроме с разрешением 296×128 и передайте данные через SPI. Выполняйте команды обновления при изменении контента — после обновления изображение останется видимым без постоянного питания.

Рекомендации по использованию

Во избежание износа и ухудшения контраста избегайте частых полных обновлений экрана; группируйте изменения и минимизируйте частоту обновлений. При интерфейсе с устройствами на разных уровнях логики используйте согласование уровней. Обратитесь к документации Waveshare для рекомендованных временных диаграмм и примеров кода для Raspberry Pi Pico для корректной и надежной работы.
