Сверлильный шаблон wolfcraft GmbH Dowelling Jig

Шаблон для шкантов wolfcraft GmbH — многофункциональное приспособление для точного сверления шкантов, сверления отверстий для полкодержателей по шагу 32 мм, позиционирования петель и фурнитуры, а также для использования в качестве направляющей при разметке, распиловке и фрезеровании. Шаблон состоит из алюминиевой направляющей с фиксирующими отверстиями через 32 мм и направляющей каретки, в которую вставляются втулки для сверл диаметром 5, 6, 8 или 10 мм. Угловые упоры позволяют задать расстояние от ряда отверстий до кромки доски (12–40 мм), боковые упоры определяют начало и конец ряда отверстий. Подходит для толщины доски от 12 мм, рабочая ширина 87 мм, глубина/длина 670 мм, изготовлен в Европейском союзе.

Преимущества

Инструмент обеспечивает повторяемую точность при выполнении угловых и Т-стыковых шкантовых соединений и при создании рядов отверстий для полок в системе 32 мм. Сменные втулки позволяют использовать распространённые диаметры шкантов (5, 6, 8, 10 мм). Регулируемые угловые и боковые упоры обеспечивают точное позиционирование отверстий относительно кромки, а ограничитель глубины сверления помогает контролировать глубину. Алюминиевая направляющая может служить прямой кромкой для разметки и направляющей при резке или фрезеровании.

Подходит для

• Выполнения шкантовых соединений (угловые, Т-стыковые)

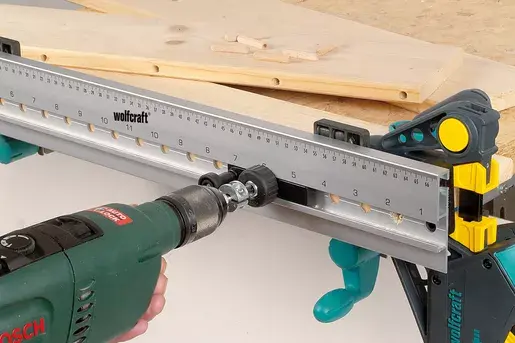

• Сверления отверстий под полкодержатели по шагу 32 мм

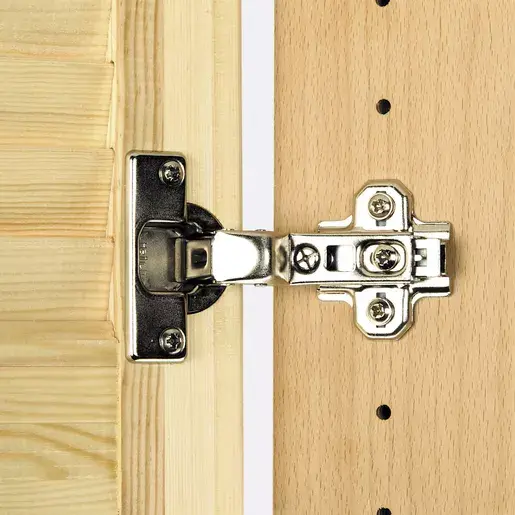

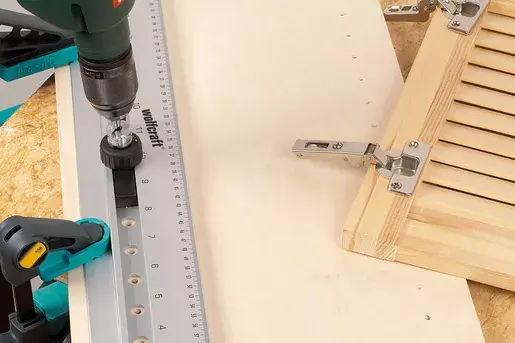

• Позиционирования отверстий для петель и фурнитуры

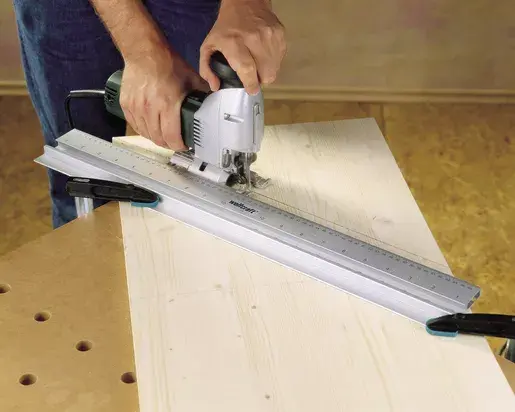

• Использования в качестве направляющей при разметке, распиле и фрезеровании

Ключевые характеристики

• Совместимые диаметры втулок: 5 мм, 6 мм, 8 мм, 10 мм
• Шаг отверстий: 32 мм
• Регулируемое расстояние до кромки: 12–40 мм
• Рабочая ширина: 87 мм
• Рабочая глубина/длина: 670 мм
• Минимальная толщина доски: 12 мм
• Материал: алюминиевая направляющая с металлическими/пластиковыми компонентами направляющей каретки
• Страна производства: Европейский союз

Как использовать

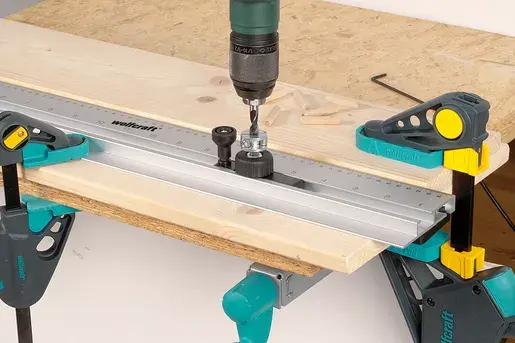

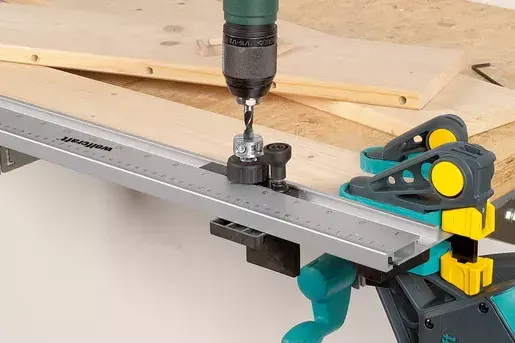

Отметьте кромки доски угольником плотника для правильной установки шаблона. Вставьте подходящую втулку (5, 6, 8 или 10 мм) в направляющую каретку снизу и вставьте каретку в выбранное фиксирующее отверстие на алюминиевой направляющей, чтобы задать шаг отверстий. Установите угловые упоры под профилем для выбора расстояния от ряда отверстий до кромки (12–40 мм) и зафиксируйте боковые упоры для определения начала и конца ряда. Надёжно зажмите шаблон струбцинами и используйте ограничитель глубины на сверле для контроля глубины сверления.

Рекомендации по использованию

При выполнении угловых шкантовых соединений зажмите доску вертикально и убедитесь, что боковой упор соприкасается с кромкой доски и совмещён с отметкой от угольника; закрепите шаблон струбцинами, просверлите первое отверстие и зафиксируйте позицию по шкале для последующих отверстий, затем вставляйте направляющую каретку в каждый третий паз для выравнивания рядов. Всегда используйте подходящие струбцины и ограничитель глубины, чтобы избежать проходных отверстий и обеспечить стабильное качество соединений.
