InfiniBand/optiskā šķiedra kabelis BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL 3m QSFP 4xSFP+ Vīriešu/Vīriešu

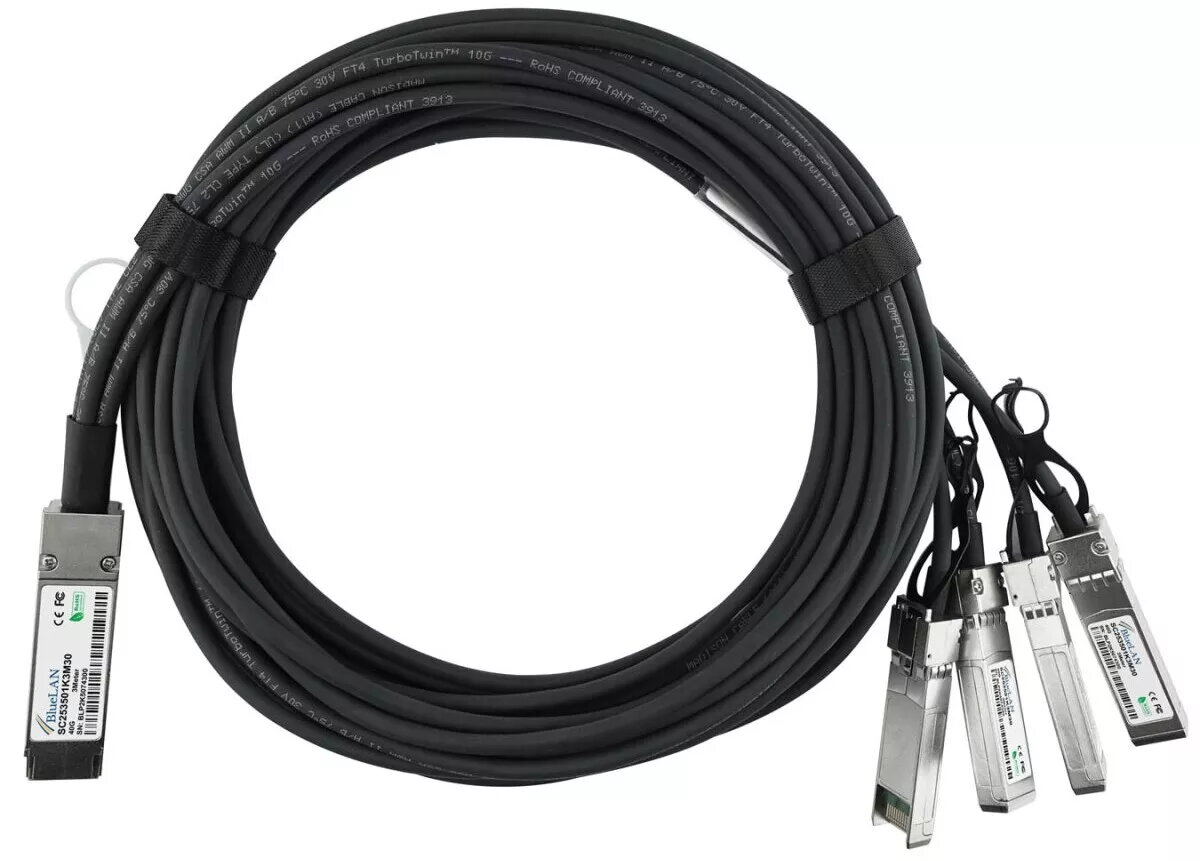

BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL ir 3 metru QSFP uz 4×SFP+ tiešā pievienošanas kabelis (DAC), paredzēts īsām, augstas caurlaides savienojuma līnijām datu centros un skapjos. Tas ir pasīvs twinax vara kabelis ar QSFP male kontaktu un četrām SFP+ male kontaktdakšām, kas nodrošina 40GBase-CR4 vai četrus neatkarīgus 10GBase-CR kanālus līdz 3 m attālumā, ievērojot MSA formfaktorus.

Priekšrocības

Šis 3 m QSFP→4×SFP+ pasīvais DAC nodrošina ekonomisku un energoefektīvu risinājumu iekšējām un blakus skapju savienojumiem. Pasīvā konstrukcija samazina enerģijas patēriņu un mazina bojājumu iespējamību īsos attālumos. Atbilstība MSA garantē mehānisku un elektrisku saderību ar plašu aparatūras klāstu, kas atbalsta QSFP sadalījumu uz SFP+.

Piemērots

• Serveru savienojumiem ar slēdžiem skapjos
• Slēdžu savienojumiem starp blakus esošajiem skapjiem un ToR izvietojumiem
• Četru 10G kanālu konsolidācijai vienā 40G QSFP portā
• Īsķermeņa Ethernet, FCoE, Fibre Channel vai InfiniBand risinājumiem, ja aparatūra atbalsta pasīvos DAC

Atslēgas tehniskie parametri

• Garums: 3 metri
• Savienotāji: QSFP male → 4 × SFP+ male
• Datu ātrums: līdz 40 Gbps agregēti vai 4 × 10 Gbps kanāli
• Kabeļa tips: pasīvs twinax vara (30 AWG)
• Formfaktora atbilstība: MSA saderīgi QSFP un SFP+
• Lietojumi: Ethernet, FCoE, Fibre Channel un InfiniBand, ja aparatūra atbalsta pasīvos DAC

Kā lietot

Pievienojiet QSFP spraudni pie atbilstoša 40G QSFP porta uz slēdža vai tīkla kartes, un pievienojiet četrus SFP+ spraudņus pie galamērķa ierīces SFP+ portiem. Pārliecinieties, ka abi iekārtu puses atbalsta pasīvo QSFP uz 4×SFP+ sadalījumu un izvēlēto protokolu (piem., 40GBase-CR4 vai 4×10GBase-CR). Neatļaujiet asus kabeļa saliekumus un nostipriniet kabeļa maršrutu skapī, lai nepieļautu mehānisko spriedzi uz savienotājiem. Ja nepieciešams, iepriekš konfigurējiet porta režīmu saskaņā ar ražotāja norādījumiem.

Lietošanas ieteikumi

Izmantojiet šo pasīvo DAC īsiem savienojumiem iekš skapjiem vai starp blakus esošajiem skapjiem, ja jūsu aparatūra atbalsta pasīvo twinax. Pārliecinieties par ražotāja saderību un, ja nepieciešams, atjauniniet programmaparatūru vai pielāgojiet porta iestatījumus. Ja nepieciešami lielāki attālumi vai elektriskā izolācija, apsveriet optiskos transīverus un šķiedras kabeļus.
