BlueOptics SFP6143EU5MKB InfiniBand šķiedru optikas kabelis 5 m MTP ST Aqua

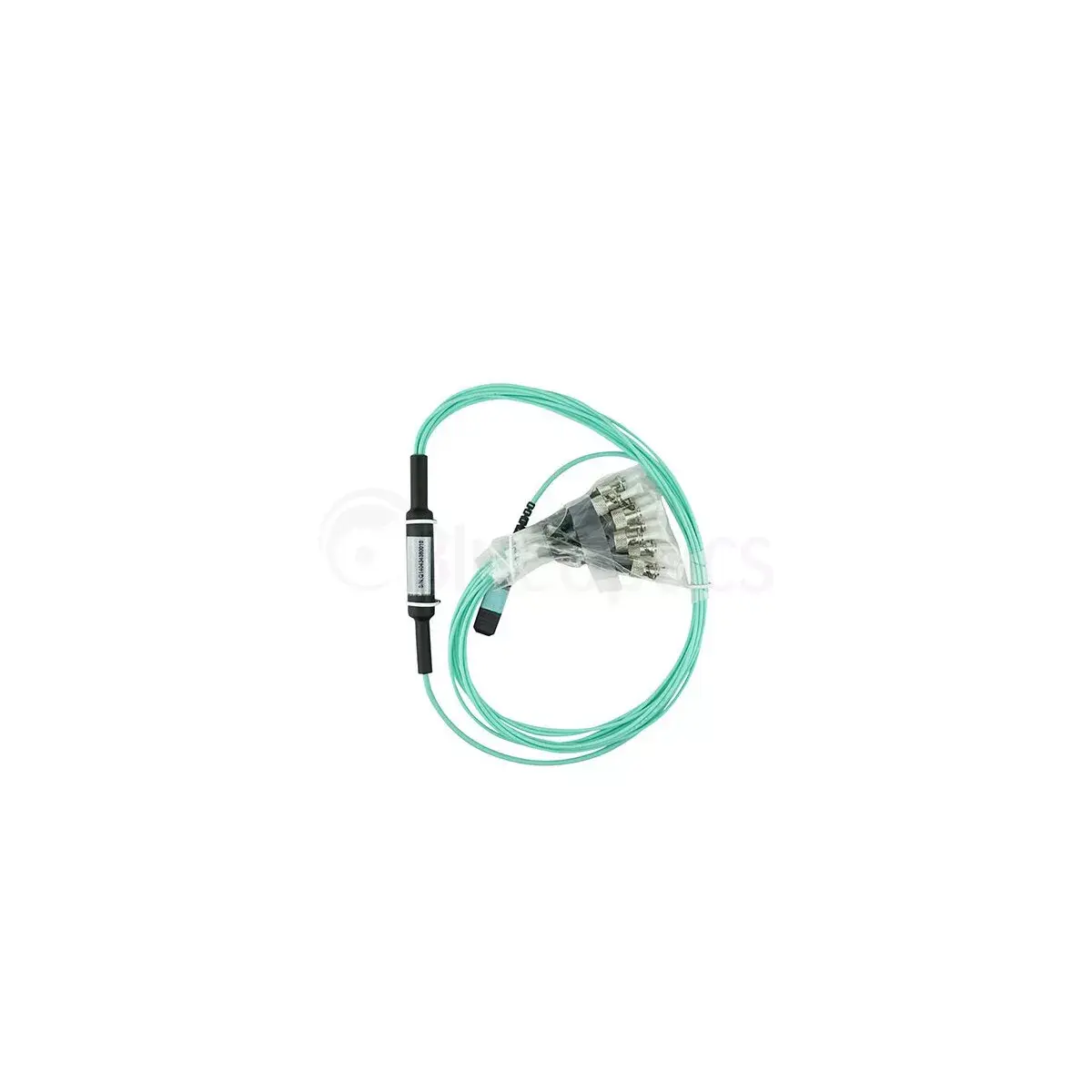

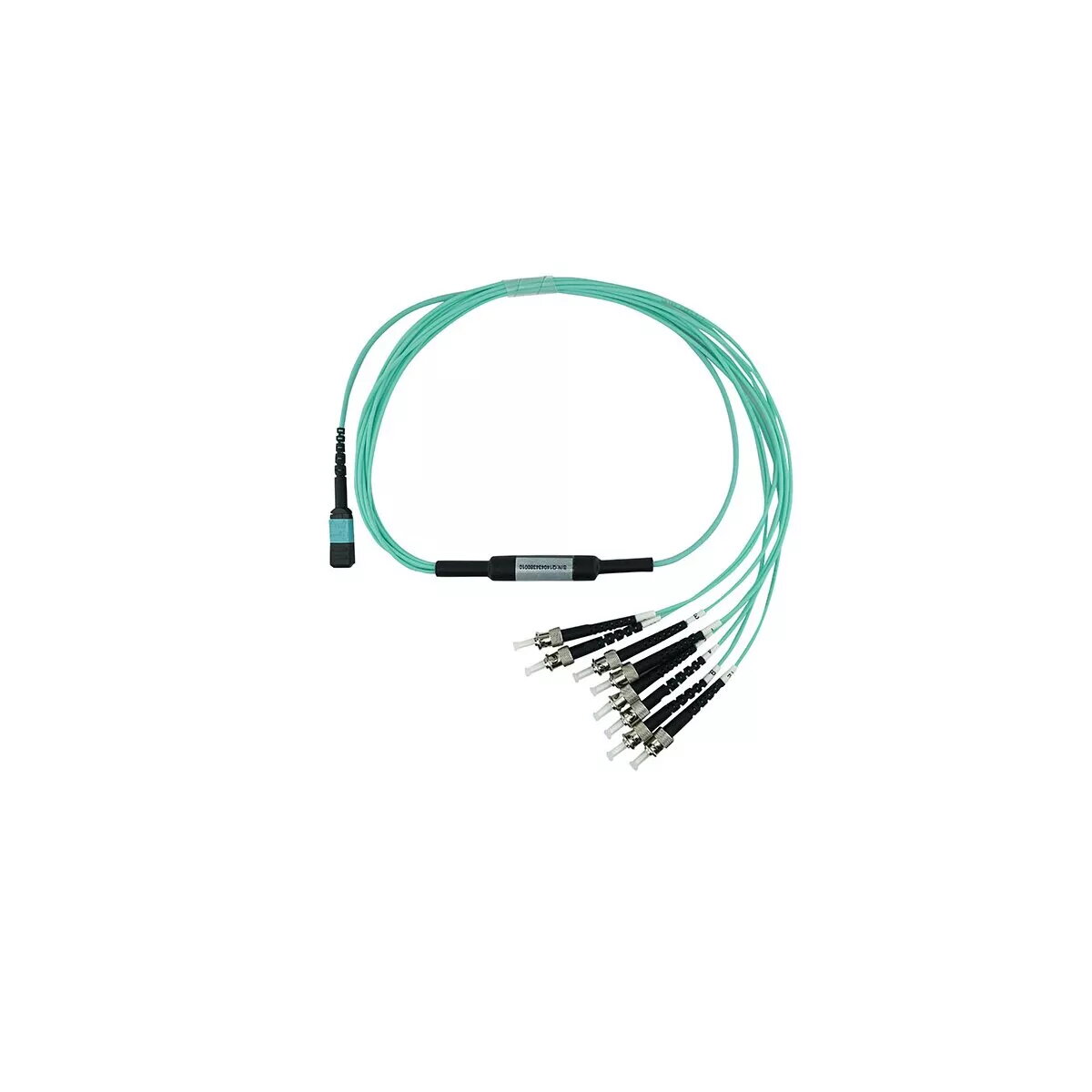

BlueOptics SFP6143EU5MKB ir 5 m garš multimodālais OM3 optiskais šķiedras kabeļs ar MTP savienotāju vienā galā un četrām ST duplex spraugām otrā galā. Kabelis paredzēts ātrgaitas InfiniBand un optisko joslu savienojumiem, izmanto G50/125 µm OM3 šķiedru, optimizētu 850 nm viļņa garumam, un ir aprīkots ar LSZH (Low Smoke Zero Halogen) apvalku aqua krāsā, kas nodrošina zemu dūmu emisiju un bez halogēnu izdalīšanās uguns gadījumā. Konstrukcija paredzēta darbam kopā ar MTP kasetnēm un QSFP paralēto optiku, izmantojot 8 serdes (pinout 1-4 un 9-12).

Priekšrocības

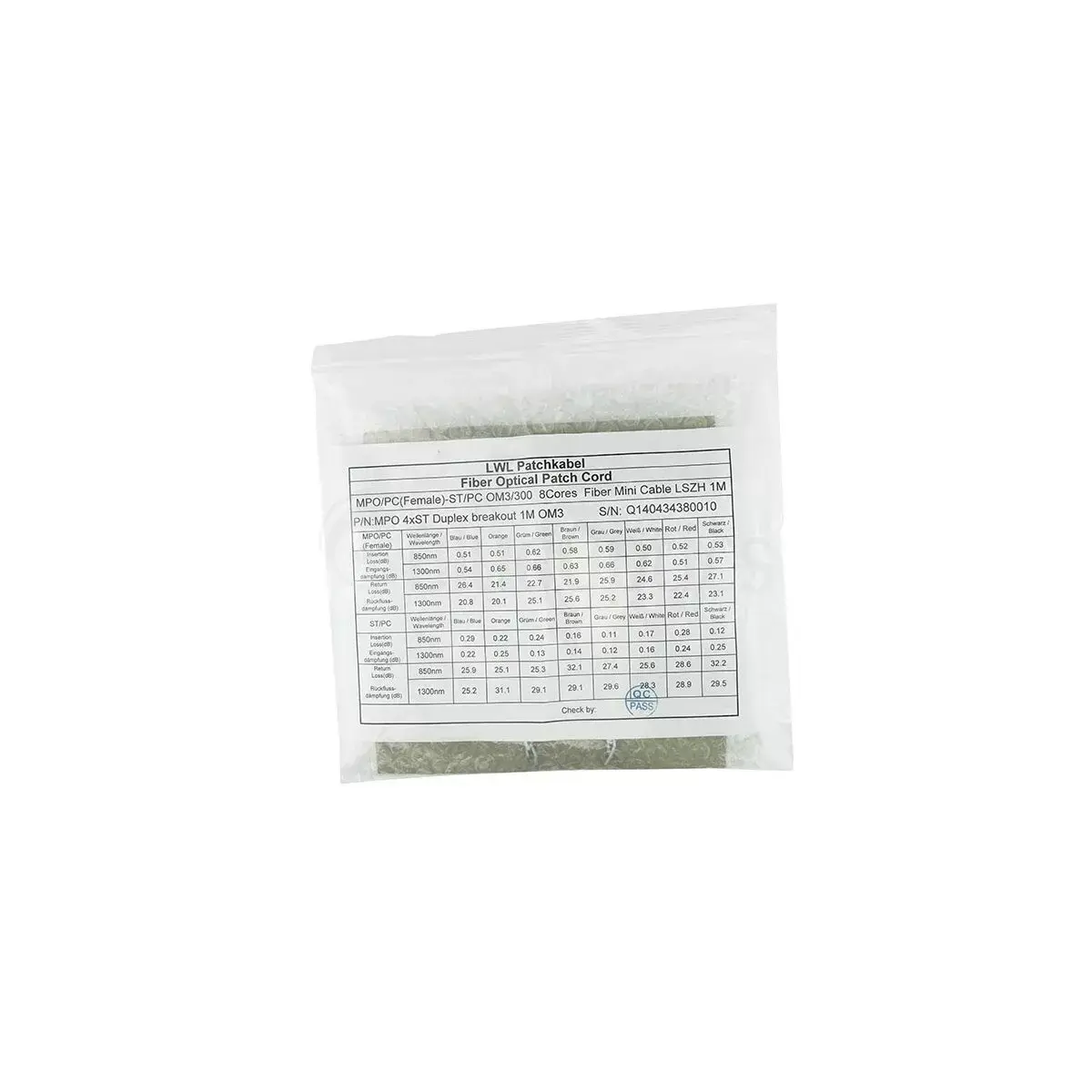

Breakout (sadalīšanas) dizains novērš nepieciešamību pēc šķiedru lodēšanas un speciāliem instrumentiem, nodrošinot ātrāku uzstādīšanu un vienkāršu ieviešanu datu centros un sakaru skapjos. Augstas kvalitātes šķiedras un cirkonija keramiskās ferulas zīmolu savienotājos samazina ievades zudumus, nodrošina augstu atgriešanās zuduma vērtību un ilgu savienojumu kalpošanas laiku. Katrā kabelī tiek veikta rūpnīcas pārbaude ar interferometru un OTDR; komplektā iekļauts mērījumu protokols par ievades un atgriešanās zudumiem.

Piemērots lietošanai

• Augstas veiktspējas skaitļošanas klasteri un InfiniBand tīkli
• Datu centru trunkēšana un savienošana ar MTP kasetnēm
• Storage area network (SAN) un serveru–switch optiskās līnijas
• Īsa attāluma multimodālas aplikācijas atbilstoši OM3 prasībām

Atslēgas specifikācijas

• Kabeļa garums: 5 m
• Šķiedras tips: multimodālais OM3 (50/125 µm)
• Optimizēts viļņa garums: 850 nm

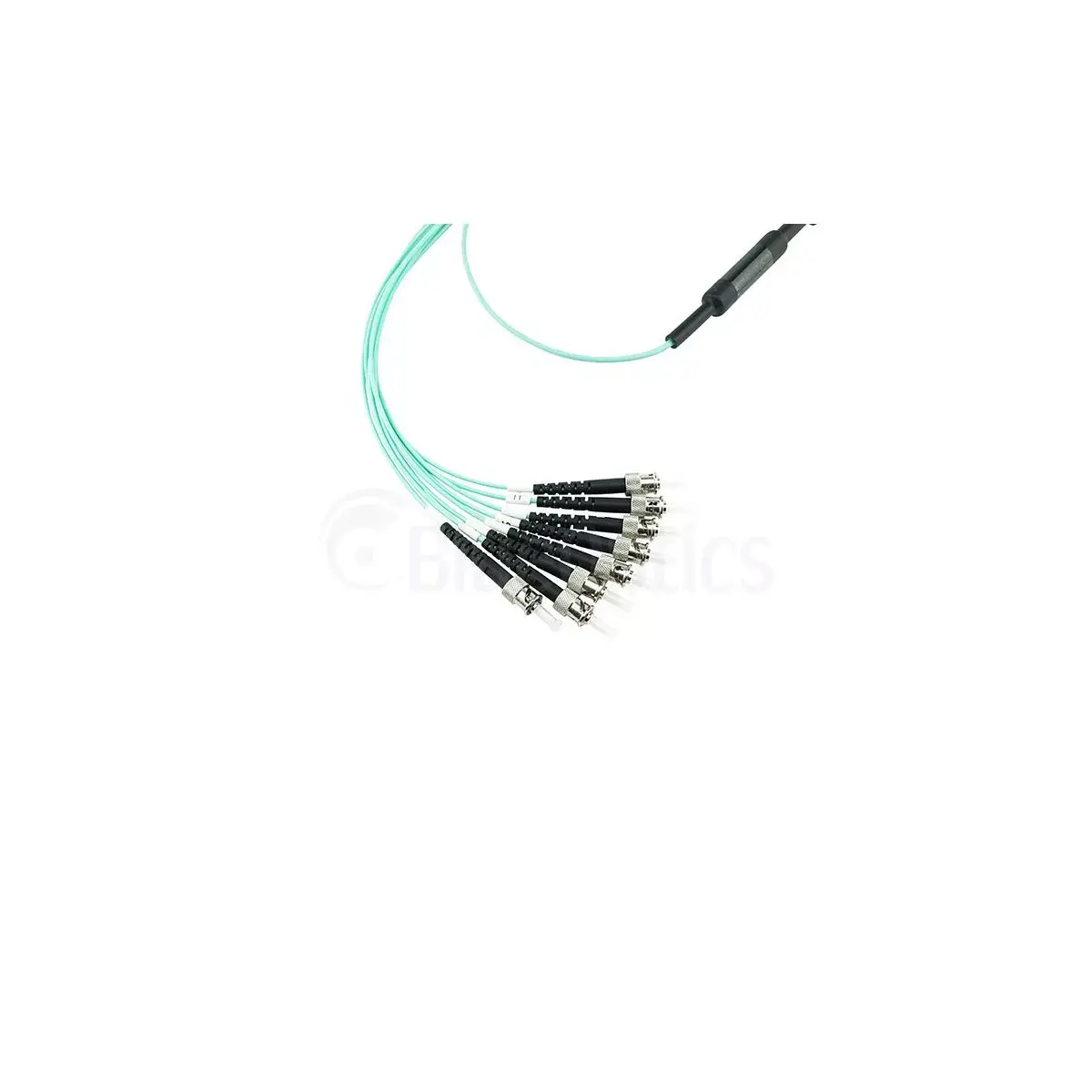

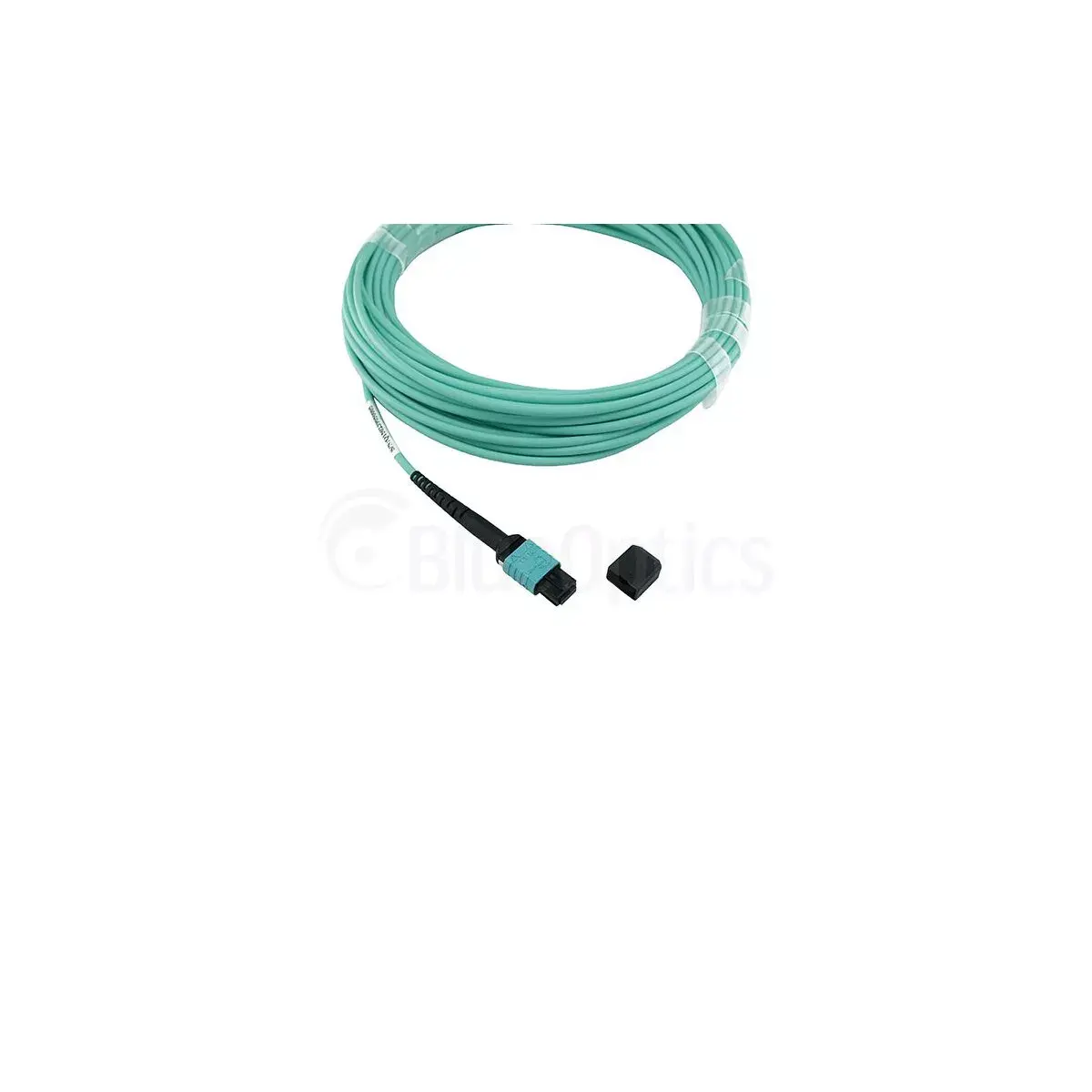

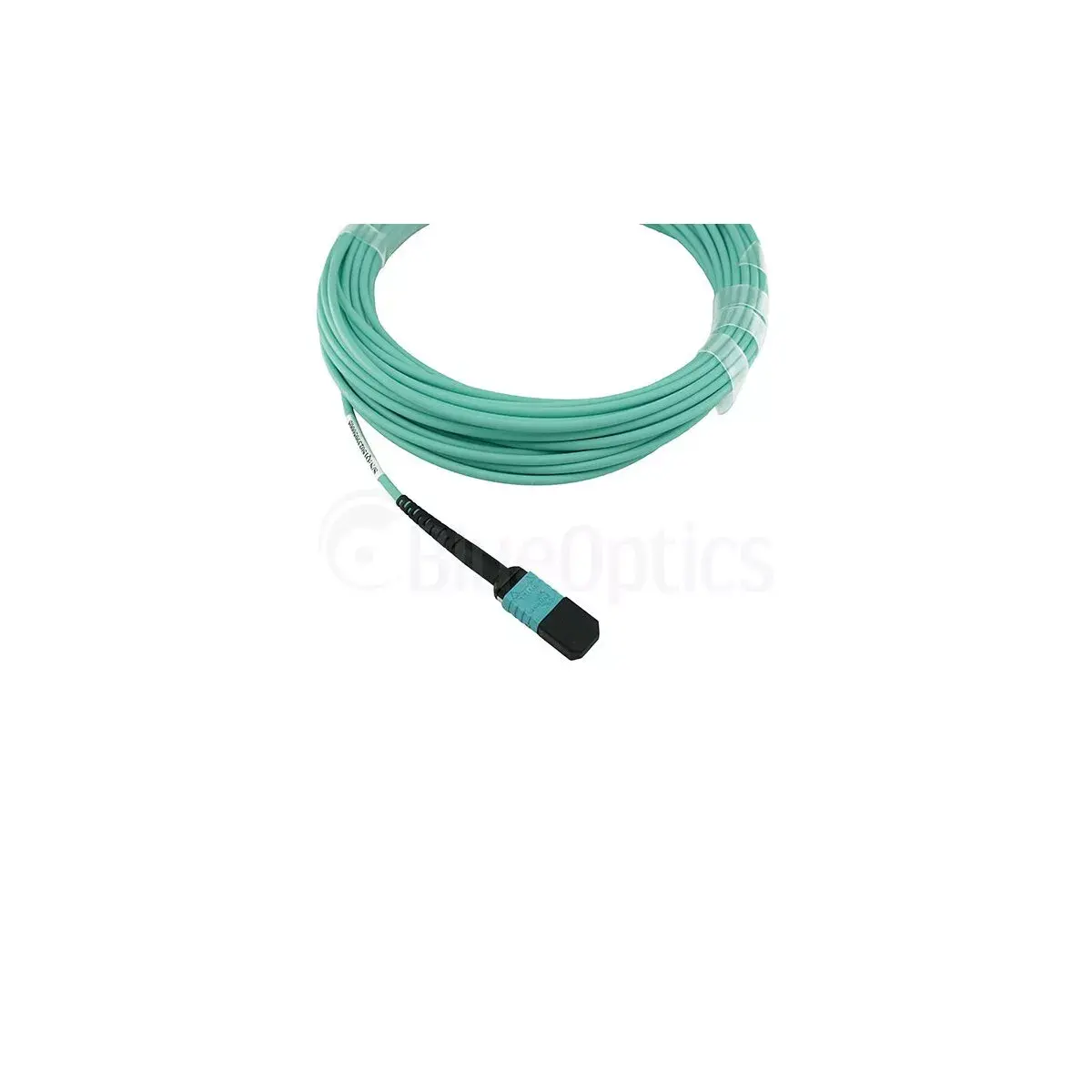

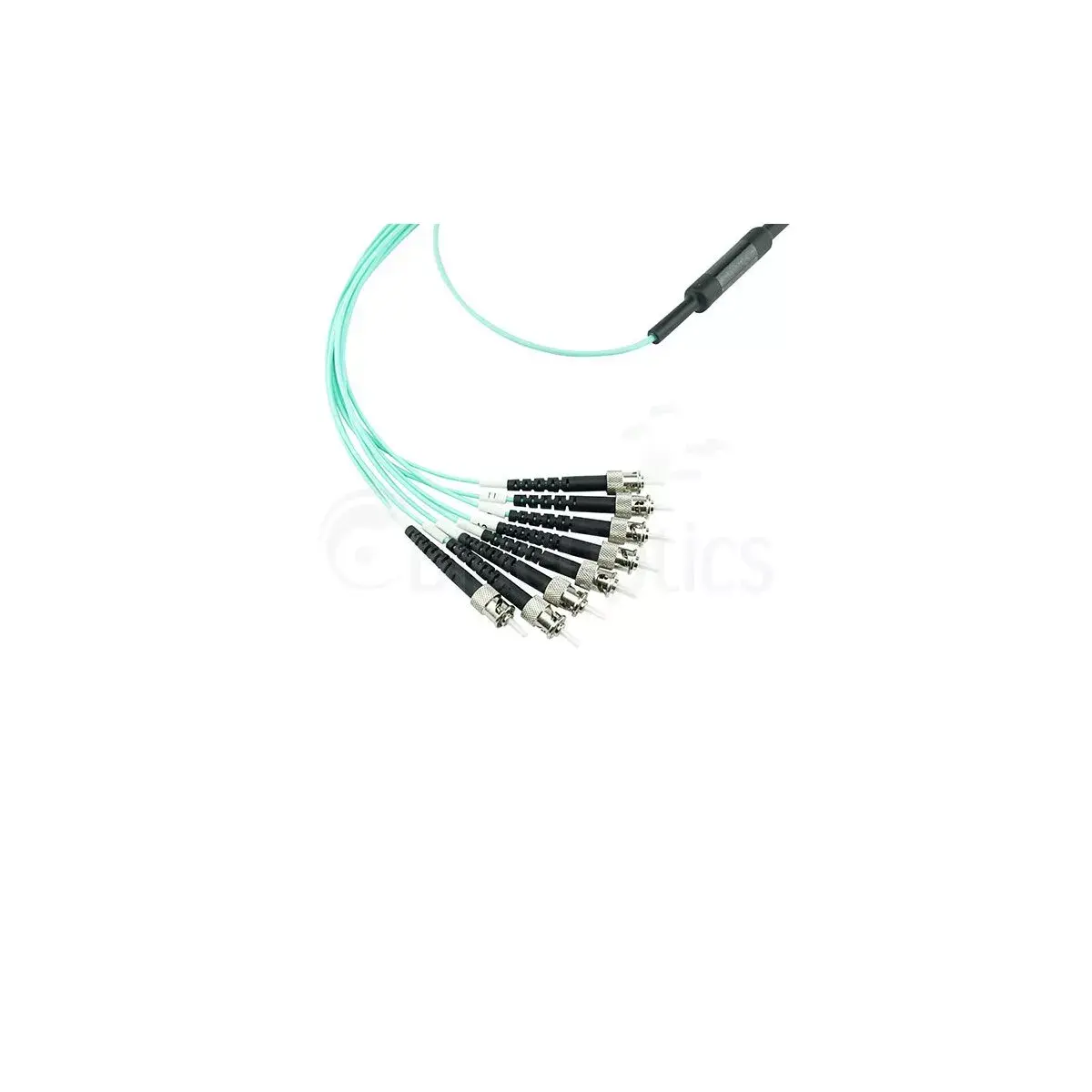

• Savienotāju konfigurācija: 1× MTP uz 4× ST duplex
• Serdu skaits / pinout: 8 serdes (1-4 un 9-12) QSFP izmantošanai
• Apvalka materiāls: LSZH (Low Smoke Zero Halogen), aqua krāsa
• Ugunsnoturība: LSZH, zema dūmu emisija
• Savienotāju ferula: cirkonija keramika (augsta izturība)
• Pārbaude: interferometrs un OTDR, mērījumu protokols komplektā

Kā lietot

Pievienojiet MTP savienotāju atbilstošajam MTP portam vai kasetnei, ievērojot atslēgas un pinout orientāciju. Novadiet sadalītos vadas zarus līdz mērķa ST portiem un ievietojiet ST duplex savienotājus transīveros vai patch paneļos. Saglabājiet ražotāja ieteikto minimālo izliekuma rādiusu un izvairieties no pārmērīgas spriedzes uz savienotājiem; izmantojiet kabeļu vadības sistēmas, lai nostiprinātu kabeli. Lauka lodēšana vai polēšana nav nepieciešama; nodošanas laikā pārbaudiet zudumu vērtības, salīdzinot ar komplektā iekļauto mērījumu protokolu.

Ieteikumi lietošanai

Lai nodrošinātu stabilu darbību, uzstādīšanas laikā izvairieties no piesārņotas vides, neveidojiet asus līkumus un neuzliekiet pārmērīgu spriegumu uz kabeļa. Lietojiet saderīgas MTP kasetnes un ST transīverus, pārbaudiet ievades zudumus pirms pārejas uz ražošanas režīmu un glabājiet rezerves kabeļus sausā, putekļu nepieejamā vietā.
