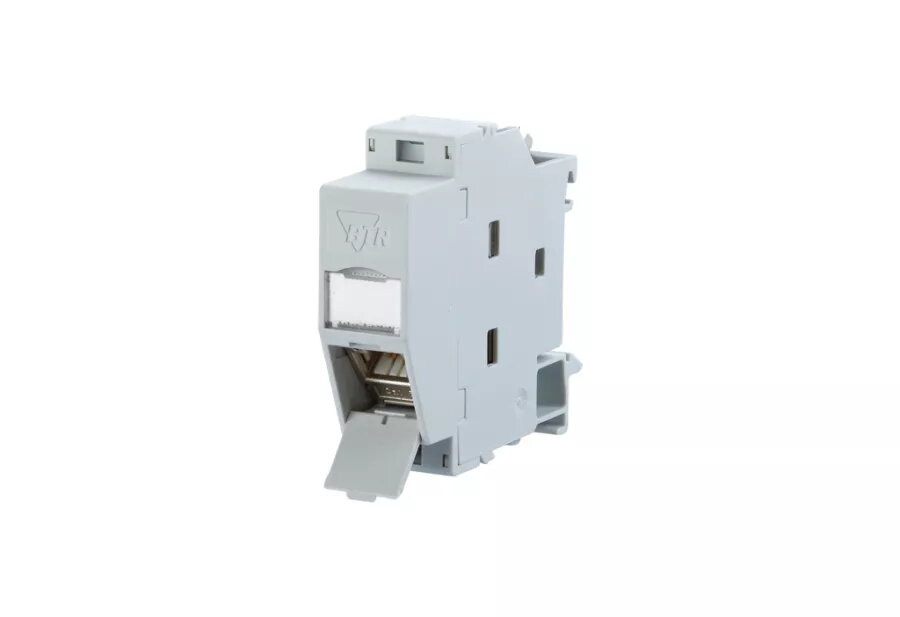

RJ-45 kontaktligzda METZ CONNECT 130B117003-E Pelēks

METZ CONNECT 130B117003-E ir pelēks RJ-45 terminācijas bloks montāžai uz TH35 (DIN EN 60715) sliedes sadales skapjos dzīvojamām un industriālām instalācijām. Ierīce ir aprīkota ar C6Amodul 180° RJ45 individuālu moduli ar kabeļa ievadi 45° no augšas un spraudņa virzienu 45° uz leju. Ierīce sertificēta pēc GHMT Cat.6A re-embedded PVP un nodrošina atbilstību Class EA līdz 500 MHz.

Priekšrocības

Ligzda atbalsta 10 GBit Ethernet (IEEE 802.3an), attālināto barošanu (PoE, PoE+, UPoE un 4PPoE) un HDBaseT. Savienošana tiek veikta viegli, izmantojot IDC spailes kabeļiem AWG 26/1–22/1 (cietie) un AWG 26/7–22/7 (melžstieples). Vadu izvietojums T568A un T568B ir uzdrukāts uz aizbāžņa vāciņa, migrācija uz 25G sistēmām iespējama bez speciāliem instrumentiem, un 1HP platums ļauj uzstādīt līdz 12 moduļiem standarta sadales skapī. Integrētā ekvipotenciālā plāksne nodrošina ekvipotenciālo sasaisti, ja ierīce ir aizsardzības klases I; uz skapjiem ar aizsargizolāciju var noņemt ekvipotenciālās atsperes, lai nodrošinātu klasi II. Vāks un integrēta putekļu aizsardzība aizsargā moduli pret tiešu kontaktu un putekļiem.

Piemērots

• 10 GBit Ethernet tīkliem
• Power over Ethernet risinājumiem (PoE, PoE+, UPoE, 4PPoE)
• Strukturētai kabeļu sistēmai sadales skapjos
• HDBaseT signāla pārraidei
• Migrācijai uz 25G sistēmām

Galvenās specifikācijas

• Modelis: METZ CONNECT 130B117003-E (BTR)
• Fiziskais formāts: terminācijas bloks montāžai uz TH35 DIN EN 60715 sliedes, platums 1HP
• Modulis: C6Amodul 180° RJ45 individuāls
• Kabeļa ievade / spraudņa virziens: 45° no augšas / 45° uz leju
• Standarti/sertifikācija: GHMT Cat.6A re-embedded PVP; komponentu testi pēc ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 un IEC 60603-7-51
• Veiktspēja: Class EA līdz 500 MHz (ISO/IEC 11801); komponentu testi līdz 600 MHz; līniju tests līdz 800 MHz
• Dati: piemērots 10 GBit Ethernet (IEEE 802.3an)
• Kabeļu pieslēgums: IDC priekš AWG 26/1–22/1 (cietie) un AWG 26/7–22/7 (melžstieples)
• Montāža: līdz 12 moduļiem standarta skapī (1HP katrs)
• Aizsardzība: vāks un integrēta putekļu aizsardzība (paredzēts iekštelpām, IP20)
• MPN / EAN: 130B117003-E / 4250184136545

Kā lietot

Novietojiet terminācijas bloku uz TH35 sliedes sadales skapī. Ievadiet tīkla kabeli ar 45° no augšas un pieslēdziet vadus IDC spailēs atbilstoši T568A vai T568B marķējumam uz aizbāžņa vāciņa. Ievietojiet RJ-45 spraudni 45° uz leju. Ja nepieciešama ekvipotenciālā sasaite kā aizsardzības klasei I, pieslēdziet integrēto plāksni ēkas ekvipotenciālajai sistēmai caur savienojuma termināli. Uz skapjiem ar aizsargizolāciju noņemiet ekvipotenciālās atsperes, lai nodrošinātu aizsardzības klasi II.

Ieteikumi lietošanai

Izmantojiet šo RJ-45 terminācijas bloku iekštelpās standarta sadales skapjos (IP20). Ievērojiet kabeļu vadības standartus (T568A/T568B) un ražotāja norādījumus par ekvipotenciālo sasaisti, lai nodrošinātu drošību un atbilstību veiktspējas prasībām.
