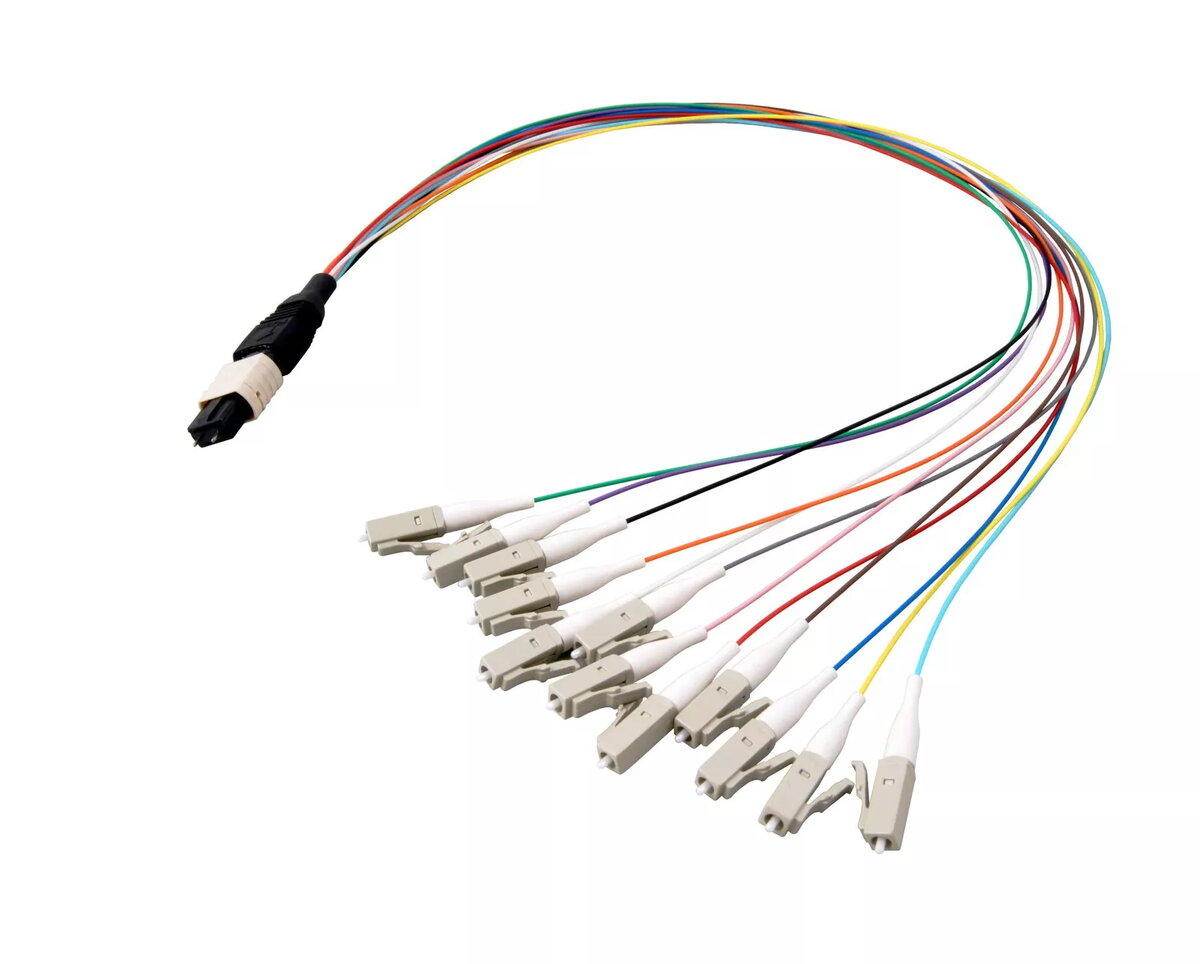

EFB Elektronik MTPM12LCOM4-0,4 ir 0,4 m garš optiskā šķiedras breakout kabelis, paredzēts īsiem, blīviem savienojumiem datu centra skapjos un telekomunikāciju iekārtās. Vienā galā atrodas daudzšķiedru MTP savienotājs, otrā galā kabelis sadalīts 12 LC savienotājos. Kabelis izmanto OM4 multimodu šķiedru, un violeta ārējā apvalka krāsa norāda uz OM4 specifikāciju, nodrošinot uzticamu augstas ātruma datu pārraidi starp patch paneļiem, transīveriem un slēdžiem ierobežotā attālumā.
Priekšrocības
Īsais 0,4 m garums samazina lieko kabeli skapī un atvieglo sakārtošanu šaurās vietās. OM4 multimoda šķiedra nodrošina augstāku joslas platumu un lielāku pārraides attālumu salīdzinājumā ar vecākiem multimodu standartiem, kas der 10GbE, 40GbE un 100GbE risinājumiem, kur tiek izmantota multimoda šķiedra. MTP savienotājs atļauj blīvu daudzšķiedru pieslēgumu, bet 12 LC termini ļauj tieši pievienoties LC portiem bez papildu adapteriem. Violeta apvalka krāsa atvieglo OM4 līniju ātru identificēšanu uzstādīšanas un apkalpošanas laikā.
Piemērots
- Savienojumiem starp MTP trunk līnijām un LC patch paneļiem vai transīveriem
- Datu centru blīvai kabeļu pārvaldībai skapjos un plauktos
- Īsu distanču multimodu savienojumiem 10GbE, 40GbE un 100GbE
- Uzstādījumiem ar ierobežotu vietu, kur nepieciešama kārtīga kabeļu izvietošana
Galvenās specifikācijas
- Šķiedras tips: Multimoda OM4
- Garums: 0,4 m
- Savienotājs A: MTP daudzšķiedru savienotājs
- Savienotājs B: 12 × LC savienotāji (multimoda LC terminācijas)
- Šķiedru skaits: 12 (breakout/multi-šķiedra)
- Apvalka krāsa: Violeta (OM4 identifikācija)
- Lietojums: Īsi, blīvi savienojumi datu centros
Kā izmantot
Velciet kabeli uzmanīgi, izvairoties no pēkšņiem lokiem un mehāniska sprieguma; ievērojiet minimālo lieces rādiusu OM4 šķiedrai. Pievienojiet MTP savienotāju atbilstošajam portam uz kasetes, trunk līnijas vai transīvera līdz fiksācijai, pēc tam ievietojiet LC savienotājus atbilstošajos LC portos uz paneļa vai aktīvās iekārtas. Pirms savienošanas notīriet savienotājus ar piemērotiem šķiedru tīrīšanas līdzekļiem un pēc nepieciešamības pārbaudiet galu stāvokli. Nostipriniet kabeli un nodrošiniet atbalstu pret stiepšanos, izmantojot kabeļu pārvaldības elementus, lai izvairītos no savienotāju nobīdes un saglabātu optisko veiktspēju.
Lietošanas ieteikumi
Lai nodrošinātu optimālu darbību, izmantojiet šo OM4 breakout kabeli īsiem savienojumiem kopā ar saderīgiem MTP/MPO komponentiem un OM4 reitētu transīveru aprīkojumu. Regulāri pārbaudiet un tīriet savienotājus, nepārsniedziet noteikto lieces rādiusu un glabājiet rezervju kabeļus brīvi sarullētus bez stingras saišķošanas. Paplašinot vai aizstājot līnijas, saskaņojiet šķiedras tipu un polaritāti ar esošo infrastruktūru, lai nodrošinātu pareizu kanālu kartēšanu.
