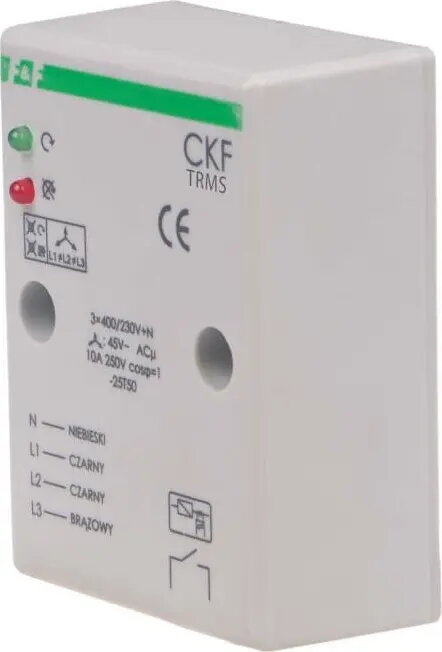

F&F CKF-TRMS fāžu secības un zuduma uzraudzības relejs

F&F CKF-TRMS ir profesionāls fāžu secības un zuduma uzraudzības relejs, kas paredzēts trīsfāžu elektroiekārtu aizsardzībai. Tas nepārtraukti uzrauga pareizu fāžu secību un konstatē fāžu zudumu vai asimetriju. Izmantojot True RMS mērīšanas tehnoloģiju, relejs nodrošina augstu precizitāti rūpnieciskās un dzīvojamās elektrosistēmās, novēršot motoru un jutīgas elektronikas bojājumus, ko izraisa nepareizi strāvas padeves apstākļi.

Priekšrocības

Galvenā CKF-TRMS priekšrocība ir spēja novērst dārgus iekārtu bojājumus, ko izraisa nestabili strāvas padeves apstākļi. Tā True RMS mērīšanas spēja ļauj precīzi noteikt sprieguma svārstības pat pie nesinusoidāliem viļņu formātiem, kas ir būtiski mūsdienu elektrosistēmās. Ierīcei ir kompakts dizains ērtai uzstādīšanai uz standarta DIN sliedēm, un tā nodrošina skaidru statusa indikāciju, kas ļauj ātri diagnosticēt un uzturēt elektrotīklu.

Piemērots

• Trīsfāžu motoru aizsardzībai
• Rūpnieciskās automatizācijas sistēmām
• HVAC un dzesēšanas iekārtām
• Dzīvojamo māju sadales skapjiem
• Jutīgiem elektroniskās vadības paneļiem

Kad tas var nebūt piemērots

Šis relejs ir īpaši izstrādāts trīsfāžu sistēmām un to nevar izmantot vienfāzes elektrotīklos. Tas nav paredzēts lietošanai vidē ar pārmērīgu mitrumu vai augstu vadošo putekļu līmeni, ja vien tas nav ievietots atbilstošā aizsargkorpusā.

Galvenās specifikācijas

• Uzraudzības funkcijas: fāžu secība, fāžu zudums, sprieguma asimetrija
• Mērīšanas metode: True RMS
• Montāžas veids: DIN sliede
• Sistēmas veids: trīsfāžu
• Darba spriegums: standarta rūpnieciskie trīsfāžu līmeņi

Kā lietot

Relejs jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem drošības noteikumiem. Tas tiek uzstādīts uz 35 mm DIN sliedes sadales skapī. Pievienojiet trīs fāzes paredzētajām ieejas spailēm. Pēc strāvas ieslēgšanas ierīce automātiski sāk uzraudzību. Ja fāžu secība ir pareiza un visas fāzes ir klāt noteiktajās robežās, iekšējie releja kontakti aizveras, ļaujot pievienotajām iekārtām darboties. Ja tiek konstatēta kļūda, relejs atvienos izeju, lai aizsargātu pievienoto slodzi.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu elektrosistēma ir trīsfāžu konfigurācija
• Pārliecinieties, ka sadales skapī ir pieejama vieta uz DIN sliedes
• Pārbaudiet, vai jūsu instalācijas sprieguma līmeņi atbilst releja specifikācijām

Lietošanas ieteikumi

Regulāri pārbaudiet statusa indikatorus uz priekšējā paneļa, lai pārliecinātos, ka sistēma darbojas normālos parametros. Ja relejs atslēdzas, pirms ierīces atiestatīšanas pārbaudiet strāvas avotu, vai nav noticis fāzes zudums vai asimetrija.
