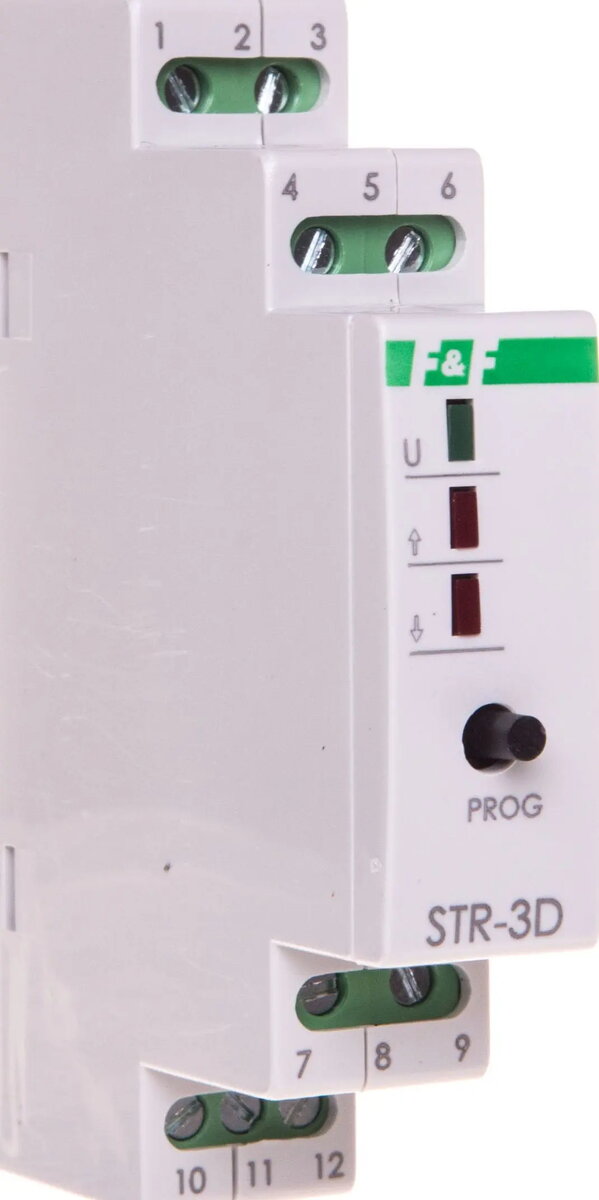

FF STR-3D Rullo žalūziju vadības ierīce AC dzinējiem, modelis STR-3D

FF STR-3D ir kontrolieris žalūzijām un ruļļu žalūzijām, paredzēts vadībai ar maiņstrāvas (AC) motoriem. Ierīce nodrošina drošu komandu nosūtīšanu „uz augšu”, „uz leju” un „apstāšanās”, centralizētu vadību vienai vai vairākām aizkari/žalūzijām un iespēju manuālai vai laika režīmā darbībai mājokļos un komerctelpās.

Priekšrocības

STR-3D izmanto vienkāršu un uzticamu releju vadību virzienam un apstādināšanai, tai ir kompakts korpuss, kas atvieglo uzstādīšanu sadales skapjos, un iebūvētās laika funkcijas plānotai atvēršanai/ aizvēršanai. Kontrolieris ir optimizēts darbam ar standarta AC cauruļveida motoriem un nodrošina skaidras savienojuma klemmas ērtai montāžai.

Piemērots

• Ruļļu žalūzijas un ārējās žalūzijas mājokļos ar AC motoriem
• Komerctelpas — biroji, veikali un sabiedriskas ēkas
• Centrālizētas sistēmas, kur nepieciešama koordinēta vairāku žalūziju vadība
• Automatizētas ikdienas grafiku funkcijas — rīta atvēršana un vakara aizvēršana

Kad var nederēt

Šis kontrolieris paredzēts tikai maiņstrāvas motoriem un nav piemērots ar pastāvīgā strāvas (DC) motoriem. Ja nepieciešama tieša integrācija ar viedās mājas tīkla protokoliem, iespējams būs jāizmanto atsevišķs vārteja vai cits kontrolieris. Lielas jaudas industriāli motori, kuri neatbilst parastajiem cauruļveida motoriem, var pārsniegt ierīces slodzes kapacitāti.

Galvenie tehniskie parametri

• Vadības veids: releju izslēgšanas/virziena vadība AC motoriem
• Saderīgie motori: AC cauruļveida motori žalūzijām un ruļļu žalūzijām
• Uzstādīšana: montāža sadales skapī vai uz DIN sliedes piemērotā korpusā
• Darbības režīmi: manuālie vadības ieejas un laika (plānotāja) funkcijas
• Ieejas/izejas: atsevišķas izejas UZ AUGŠU, UZ LEJU un APSTĀDINĀT; klemmas manuālai vadībai
• Barošana: paredzēts darbam no vietējā maiņstrāvas tīkla (ievērojiet elektroinstalācijas prasības)

Kā lietot

Uzstādiet STR-3D sadales skapī vai piemērotā korpusā un pieslēdziet barošanas avotu un motora vadus saskaņā ar ražotāja shēmu. Savienojiet UZ AUGŠU un UZ LEJU izejas ar motoru, izmantojiet APSTĀDINĀT funkciju, lai pārtrauktu kustību nepieciešamības gadījumā. Konfigurējiet laika iestatījumus atbilstoši vajadzībām. Pēc uzstādīšanas pārbaudiet motora pareizu virzienu un nepieciešamības gadījumā noregulējiet gala slēdžus motorā. Pirms darba sākšanas atslēdziet barošanu.

Par ko jāpadomā pirms pirkuma

• Pārliecinieties, ka jūsu žalūzijas izmanto AC cauruļveida motorus, kas ir savietojami ar releju vadību
• Pārbaudiet kontroliera nominālo strāvu un pārslēgšanas jaudu attiecībā pret motora parametriem
• Novērtējiet, vai sadales skapī vai montāžas vietā ir pietiekami daudz vietas ierīces uzstādīšanai
• Pārliecinieties par drošu barošanas avota un zemējuma pieejamību un atbilstību vietējiem elektroinstalācijas standartiem

Lietošanas ieteikumi

Lai nodrošinātu stabilu darbību, izmantojiet STR-3D ar motoriem, kuru parametri atbilst ierīces kapacitātei. Nodrošiniet ķēžu aizsardzību ar drošinātājiem vai automātiskajiem slēdžiem, veiciet virziena un galapunktu pārbaudi nodrošināšanas laikā un testējiet laika režīmus tikai pēc manuālās vadības pareizas pārbaudes.
