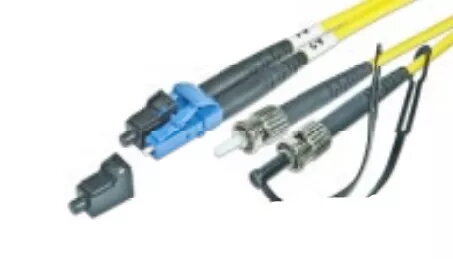

Optiskā šķiedra kabelis Lightwin 7m LC - ST

Lightwin 7 m LC - ST optiskais kabelis izmanto šķiedru ar kopējo diametru kopā ar pārklājumu 125 µm. Ferula konektorā satur atveri šim diametram; montāžas laikā šķiedra tiek ievietota atverē, pielīmēta un pulēta. Mūsu savienojumos tiek izmantotas ferulas ar maksimālo atveres diametru 125,5 µm, kas atstāj tikai 0,5 µm brīvu vietu ap šķiedru.

Priekšrocības

Rūpīgi atlasītas ferulas ar šauriem tolerances parametriem samazina šķiedras kodola nobīdi un uzlabo savienoto konektoru saskaņošanu. Salīdzinot ar parastajām ferulām, kurām bieži ir lielākas atveres, šādas precīzākas ferulas ierobežo iespējamo kodola nobīdi un palīdz saglabāt signāla kvalitāti gan vienmodu, gan daudzmodu savienojumos. Atbilstošu ferulu izvēle vienmodu un daudzmodu šķiedrām nodrošina konsekventu veiktspēju uzstādījumos.

Piemērots

• Savienošana ierīcēm ar LC un ST konektoriem
• Īsiem līdz vidējiem OM3 daudzmodu posmiem (kodols 50 µm)
• Tīkla konfigurācijām, kur svarīga uzticama šķiedru galu centriršana

Galvenās specifikācijas

• Produkts: Lightwin optiskais kabelis LC - ST, 7 m
• Šķiedras tips: OM3 daudzmodu
• Kodola diametrs: 50 µm (daudzmodu)
• Kopējais šķiedras diametrs ar pārklājumu: 125 µm
• Ferulas atveres diametrs (izmantotajās montāžās): maks. 125,5 µm vienmoda ferulām; standarta vienmoda ferulas 126,5 µm tiek izmantotas daudzmodam, ja tolerances var būt nedaudz lielākas
• Konfigurācija: pilndupleks

Kā lietot

Ievietojiet LC un ST konektorus atbilstošajos ierīču portos, pārliecinoties par pareizu izlīdzinājumu un pilnu pievienošanu. Turiet kabeli pie konektoru korpusiem un izvairieties no saliekšanas, kas pārsniedz ražotāja norādīto minimālo lieces rādiusu. Saglabājiet konektoru galviņas tīras — pirms savienošanas izmantojiet atbilstošus tīrīšanas līdzekļus, lai novērstu putekļus un piesārņojumu, kas var ietekmēt signāla kvalitāti.

Lietošanas ieteikumi

Lai samazinātu kodola nobīdi, izmantojiet piegādātās ferulas ar šauriem tolerancēm. Lai nodrošinātu labāko veiktspēju OM3 50 µm daudzmodu posmos, tīriet konektoru galviņas pirms katra savienojuma un izvairieties no pārmērīgas rotācijas vai sānu spiediena ievietošanas laikā, lai saglabātu saskaņojumu un optiskās īpašības.
