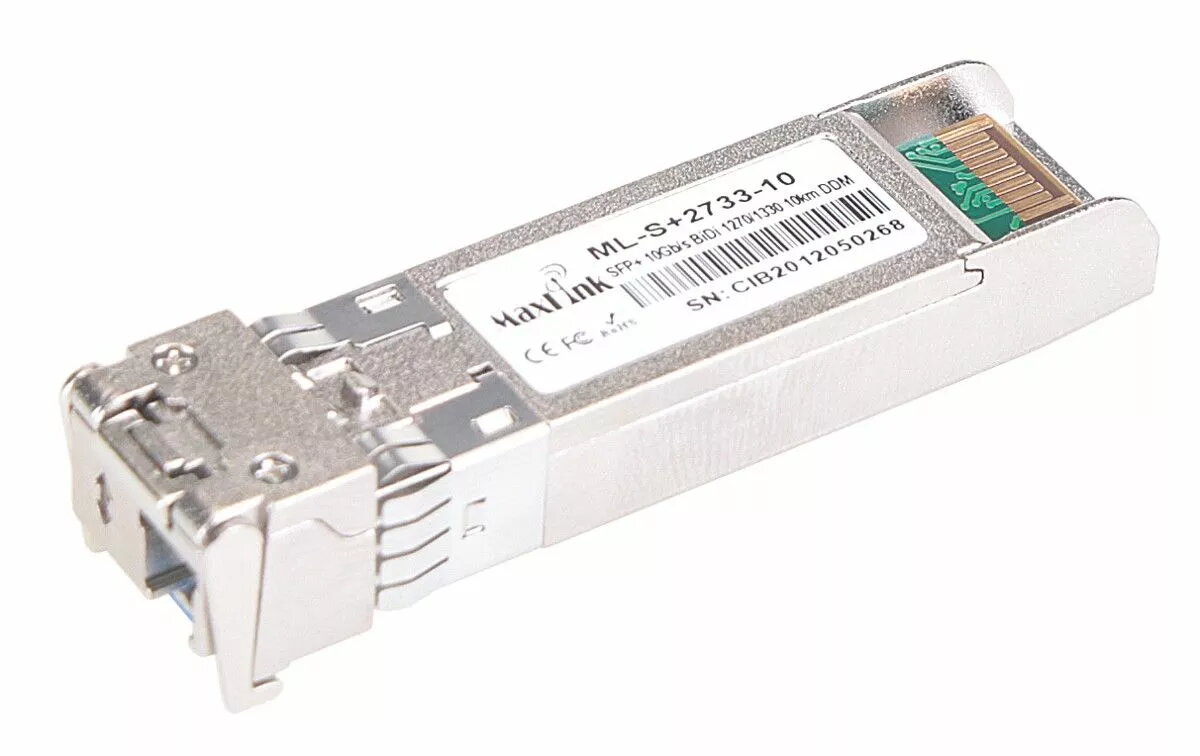

Optiskais SFP+ modulis MaxLink ML-S+2733-10 WDM Tx 1270nm Rx 1330nm 10G

MaxLink ML-S+2733-10 ir 10G SFP+ optiskais transīvers, kas nodrošina WDM divvirzienu pārraidi ar raidīšanas viļņa garumu 1270 nm un uztveršanas viļņa garumu 1330 nm. Kompaktais, karsti aizvietojamais SFP+ formfaktors paredzēts 10 Gigabit Ethernet un citiem augstas caurlaides optiskajiem savienojumiem. Viena viļņa divvirzienu darbība atvieglo infrastruktūras izmantošanu gan dubultšķiedru, gan viena šķiedras WDM risinājumos datu centros, uzņēmumu tīklos un metro savienojumos.

Priekšrocības

ML-S+2733-10 nodrošina 10G optisko savienojumu standarta SFP+ iepakojumā, kas ļauj ērti ievietot moduli saderīgās ostās bez sistēmas izslēgšanas. WDM izmantošana ar atšķirīgām raidīšanas un uztveršanas viļņa garumiem (1270 nm Tx un 1330 nm Rx) samazina nepieciešamo šķiedru skaitu punkt-punkt savienojumos. Kompaktais formfaktors un standarta saskarnes atvieglo savietojamību ar SFP+ slēdžiem, maršrutētājiem un mediju konvertieriem.

Piemērots

• 10G Ethernet savienojumiem datu centros un serveru telpās
• Uzņēmumu mugurkaula un kampaussakaru starpsavienojumiem
• Metro un piekļuves tīklu risinājumiem ar viena šķiedras WDM izvietojumu
• Karstas nomaiņas atjauninājumiem ierīcēs ar SFP+ portiem

Galvenās specifikācijas

• Formfaktors: SFP+ (karsti aizvietojams)
• Datu ātrums: 10 Gigabit klases darbība
• Raidīšanas viļņa garums: 1270 nm
• Uztveršanas viļņa garums: 1330 nm
• Optiskā saskarne: WDM divvirzienu
• Lietojums: viena viļņa divvirzienu šķiedru savienojumi (dubultšķiedra vai viena šķiedra WDM)

Kā lietot

Ievietojiet ML-S+2733-10 saderīgā SFP+ portā slēdzī, maršrutētājā vai mediju konvertierī; ja ierīce atbalsta karstu nomaiņu, moduli var ievietot darbībā. Pievienojiet optisko kabeli atbilstoši izvietošanai: viena šķiedras WDM risinājumos izmantojiet atbilstošu patchēšanu un, ja nepieciešams, WDM savienotājus; dubultšķiedru savienojumiem — standarta dubultšķiedru pieslēgumu. Nodrošiniet, ka attālajā galā ir modulis ar pretēju viļņa kombināciju (1270 nm Rx / 1330 nm Tx), lai raidīšana un uztvere sakristu. Pārbaudiet savienojuma statusu pēc ierīces indikatoriem vai pārvaldības saskarnes un, ja pieejams, sekojiet optiskās jaudas rādījumiem.

Lietošanas ieteikumi

Izmantojiet moduli ar saderīgiem SFP+ portiem un kvalitatīvu optisko kabeli. Pārliecinieties par viļņa garumu saderību abos kanāla galos un aprēķiniet optisko zudumu budžetu atbilstoši attālumam. Aizsargājiet optiskos savienotājus no piesārņojuma — uzglabājiet aizsargvāciņus uz neizmantotajām ostām un tīriet konektorus pirms savienošanas. Ja pieejama digitālā diagnostika, regulāri kontrolējiet temperatūru un optiskās jaudas līmeņus stabilai darbībai.
