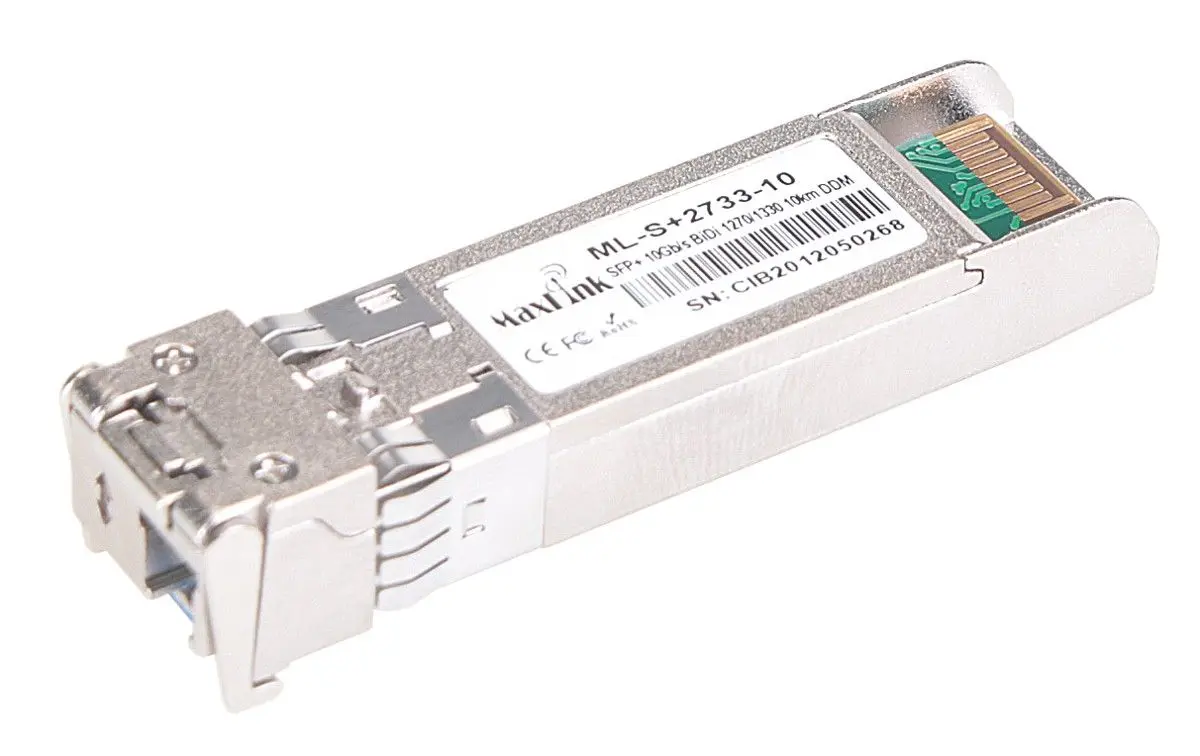

Оптический модуль SFP+ MaxLink ML-S+2733-10 WDM Tx 1270nm Rx 1330nm 10G

Модуль MaxLink ML-S+2733-10 — это оптический трансивер SFP+ на 10G, реализующий WDM-двунаправленную передачу с передающей длиной волны 1270 нм и приёмной 1330 нм. Компактный горячеподключаемый модуль предназначен для высокоскоростных оптических линий и обеспечивает одно-лямбда двунаправленную связь, что позволяет экономить волоконные ресурсы при однофибровых или дуплексных WDM-развертываниях в дата-центрах, корпоративных сетях и городских магистралях.

Преимущества

ML-S+2733-10 обеспечивает 10G оптическое подключение в стандартном форм-факторе SFP+, что упрощает установку в совместимое оборудование без отключения питания. Использование WDM с разными длинами волн передачи и приёма (1270 нм Tx и 1330 нм Rx) позволяет сократить количество используемых волокон в точечных связях. Компактный форм-фактор и стандартные электрические и оптические интерфейсы упрощают совместимость с SFP+-коммутаторами, роутерами и медиа-конвертерами.

Подходит для

• 10G Ethernet соединений в дата-центрах и серверных
• Межузловых соединений магистральных и кампусных сетей
• Городских и абонентских сетей с однофибровыми WDM-развёртываниями
• Горячей замены модулей в оборудовании с SFP+-портами

Ключевые характеристики

• Форм-фактор: SFP+ (горячеподключаемый)
• Скорость передачи данных: класс 10 Gigabit
• Длина волны передачи: 1270 нм
• Длина волны приёма: 1330 нм
• Оптический интерфейс: WDM двунаправленный
• Применение: одно-лямбда двунаправленные волоконные каналы (дуплекс или однофибровый WDM)

Как использовать

Установите ML-S+2733-10 в совместимый SFP+-порт на коммутаторе, роутере или медиа-конвертере; если хост поддерживает горячую замену, модуль можно вставлять при включённом питании. Подключите оптический кабель в соответствии со схемой: для однофибрового WDM используйте соответствующую патчинг-схему и при необходимости WDM-сплиттеры/комбайнеры; для дуплексного соединения выполните стандартное дуплексное подключение. Убедитесь, что на удалённой стороне установлен модуль с противоположным сочетанием длин волн (1270 нм Rx / 1330 нм Tx), чтобы передача и приём совпадали. Проверьте состояние канала с помощью индикации на оборудовании или через интерфейс управления и при наличии — показатели оптической мощности.

Рекомендации по эксплуатации

Используйте модуль в совместимых SFP+-портам и с сертифицированным волоконно-оптическим кабелем. Сопоставляйте длины волн на концах канала и рассчитывайте оптический бюджет затухания для вашей линии. Не допускайте загрязнения оптических разъёмов: держите защитные крышки на неиспользуемых портах и очищайте коннекторы перед соединением. При наличии функции цифровой диагностики отслеживайте температуру и уровни оптической мощности для поддержания стабильной работы.
