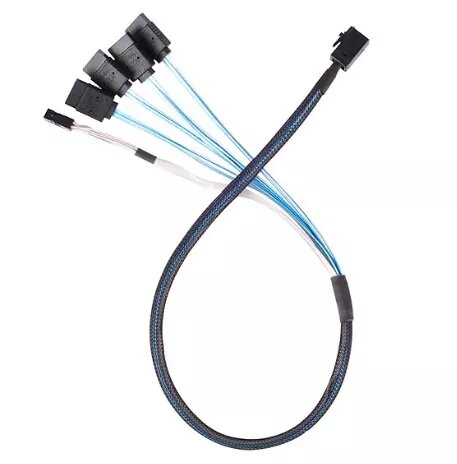

SILVERSTONE CPS05-RE Mini SAS SFF-8643 uz 4×SATA 7‑pin kabelis, 0,6 m paredzēts, lai pārvērstu vienu SFF‑8643 Mini SAS HD pieslēgvietu par četrām neatkarīgām SATA 7‑pin savienojuma vietām. Kabelis atbilst SAS 3.0 specifikācijai, nodrošinot līdz 12 Gb/s uz katru joslu, un ir piemērots HDD/SSD savienošanai serveros, glabāšanas šasijās un RAID adapteros. 600 mm garums un rūpnieciskā auduma apšuvuma aizsardzība ļauj ērtu iekšējo kabelēšanu un uzlabo mehānisko aizsardzību un ekranējumu.
Priekšrocības
CPS05-RE atbalsta SAS 3.0 ātrumu līdz 12 Gb/s uz joslu un izmanto biezs ekrānētu SFF‑8643 Mini‑SAS savienotāju kopā ar četrām SATA 7‑pin spraudnēm, nodrošinot uzticamu datu caurlaidspēju. Iekļautā sideband (SGPIO) savienojuma funkcija ļauj pārsūtīt statusa un disku aktivitātes signālus uz saderīgiem bekpleiniem un šasijām. Robusta savienotāju konstrukcija un četras neatkarīgas joslas nodrošina stabilu darbību nepārtrauktā serveru vai darba staciju režīmā. 0,6 m garums ir piemērots efektīvai kabelu vadībai kompaktiem iekārtu izkārtojumiem.
Piemērots
- Vairāku SATA HDD vai SSD pieslēgšanai pie Mini‑SAS SFF‑8643 porta RAID kontrolieros vai host‑adapteros
- Kabeļu iekšējai izvietošanai skaidu serveros un glabāšanas šasijās
- Darbstacijas konfigurācijām, kur nepieciešams sadalīt vienu Mini‑SAS HD portu
- Esošu Mini‑SAS uz SATA savienojumu nomaiņai vai modernizācijai
Galvenās specifikācijas
- Savienotājs A: Mini‑SAS HD SFF‑8643 (36‑pin)
- Savienotāji B: 4 × SATA 7‑pin
- Standarts: SAS 3.0 (12 Gb/s uz joslu)
- Joslas: 4 neatkarīgas datu joslas
- Kabeļa garums: 600 mm (0,6 m)
- Ekranējums: rūpnieciskās auduma apšuvums ar ekrānētām vadāmām
- Sideband: atbalsts SGPIO/sideband disku aktivitātes un statusa signāliem
Kā lietot
Ievietojiet Mini‑SAS SFF‑8643 savienotāju mērķa portā RAID kontrolierī, host‑adapterī vai bekpleinā, pārliecinoties, ka aizslēgs ir pilnībā nofiksēts. Maršrutējiet 0,6 m kabeli iekārtas iekšpusē, izvairoties no asiem saliekšiem un pārmērīgas spriedzes, pēc tam pievienojiet katru SATA 7‑pin spraudni attiecīgajam HDD vai SSD ligzdai. Ja nepieciešams disku aktivitātes indikators, pārbaudiet SGPIO saderību ar bekpleinā vai šasiju. Barošanas vadiem jābūt pieslēgtiem atsevišķi — šis kabelis nodrošina tikai datu signālus.
Lietošanas ieteikumi
Lai saglabātu signāla kvalitāti un mehānisko izturību, izvairieties no asiem kabelu saliekumiem un neatstiepiet kabeli pie stiepšanas. Pārliecinieties par SGPIO atbalstu izmantojamajā bekpleinā pirms uzstādīšanas un izmantojiet kabeli iekštelpās serveru un glabāšanas sistēmu vidē, lai saglabātu ekranējumu un savienotāju integritāti.
