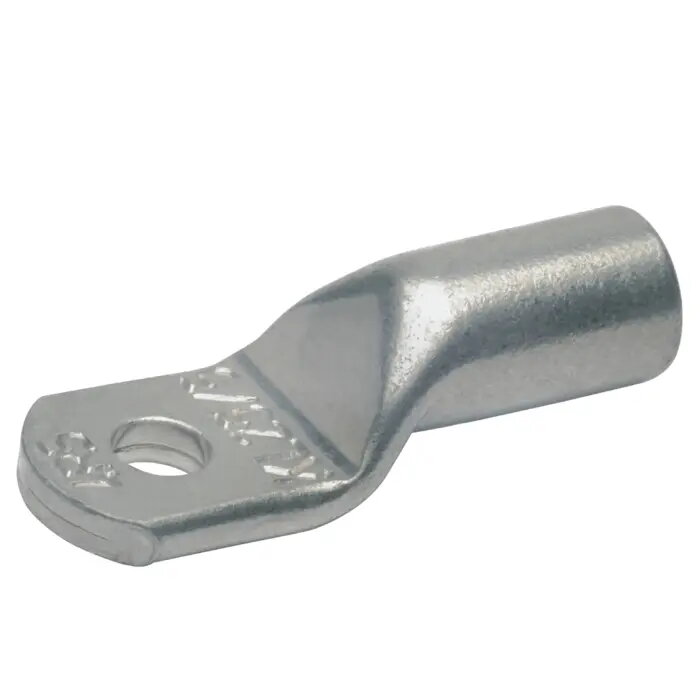

Klauke 5R6 Tubular Ring Lug, Straight Tin-Plated Copper Electrical Terminal

The Klauke 5R6 Tubular Ring Lug is a professional electrical terminal designed to ensure secure, reliable, and durable power distribution in various wiring systems. Manufactured by Gustav Klauke GmbH, this straight tin-plated copper electrical terminal is engineered to meet high industrial standards, providing optimal performance for electrical installations.

Advantages

This tubular ring lug features high-quality tin plating that effectively prevents oxidation and ensures excellent corrosion resistance over extended periods of use. The solid copper construction delivers high electrical conductivity to minimize energy loss and heat generation during high-current operations. Its straight design simplifies alignment and connection within tight spaces, making it a dependable component for professional electricians and panel builders.

Suitable for

• Electrical installations in commercial and industrial settings
• Panel building and switchgear assembly
• Industrial wiring and power distribution systems
• Terminating 35 mm² conductors with an M6 connection point

When it may not be suitable

This terminal is not designed for conductors with cross-sections significantly different from 35 mm², nor is it compatible with connection bolt sizes other than M6 without proper adapters. It may also be unsuitable for environments requiring specialized insulation unless additional protective measures are applied.

Key specifications

• Product type: Tubular ring lug
• Connector type: Straight
• Connector contacts material: Copper
• Connector contacts plating: Tin
• Conductor cross-section: 35 mm²
• Connection size: M6

How to use

Select a compatible 35 mm² conductor and strip the insulation to the appropriate length corresponding to the barrel of the lug. Insert the stripped wire fully into the terminal barrel to ensure complete strand engagement. Use a calibrated professional crimping tool designed for tubular copper lugs to apply secure pressure, securing the wire permanently. Finally, mount the ring terminal onto the M6 threaded stud and tighten the fastener securely to complete the electrical connection.

What to consider before purchase

• Verify that the conductor cross-section matches the 35 mm² specification
• Check that the mounting stud size corresponds to the M6 connection requirement
• Ensure you have the correct professional crimping tool for installation

Always disconnect power to the circuit before performing any installation or maintenance work, and use appropriate personal protective equipment and calibrated tools for secure crimping.

трубчатый кабельный наконечник Klauke 5R6 является профессиональным электрическим терминалом, предназначенным для создания надежных и долговечных электрических соединений в различных системах проводки. Этот прямой луженый медный наконечник, производимый компанией Gustav Klauke GmbH, разработан в соответствии с высокими промышленными стандартами и обеспечивает оптимальную производительность при распределении электроэнергии.

Преимущества

Данный трубчатый кольцевой наконечник имеет высококачественное оловянное покрытие, которое эффективно предотвращает окисление и обеспечивает отличную стойкость к коррозии в течение длительного срока службы. Прочная медная конструкция гарантирует высокую электропроводность, сводя к минимуму потери энергии и нагрев при работе с высокими токами. Прямая конструкция упрощает выравнивание и монтаж в ограниченном пространстве, что делает его надежным компонентом для профессиональных электриков и сборщиков щитового оборудования.

Подходит для

• Электротехнических установок в коммерческих и промышленных объектах
• Сборки распределительных щитов и комплектных распределительных устройств
• Промышленной проводки и систем распределения питания
• Оконечивания проводников сечением 35 мм² с подключением под винт М6

Когда изделие может не подойти

Этот терминал не предназначен для проводников с площадью поперечного сечения, существенно отличающейся от 35 мм², и несовместим с крепежными элементами другого диаметра без использования переходников. Он также может не подойти для условий, требующих специализированной изоляции, если не приняты дополнительные защитные меры.

Основные характеристики

• Тип изделия: Трубчатый кольцевой наконечник
• Тип разъема: Прямой
• Материал контактов разъема: Медь
• Покрытие контактов разъема: Олово
• Сечение проводника: 35 мм²
• Размер подключения: М6

Как использовать

Выберите совместимый проводник сечением 35 мм² и зачистите изоляцию на длину, соответствующую хвостовику наконечника. Вставьте зачищенный провод до упора в гильзу наконечника, чтобы обеспечить полный контакт всех жилок. Используйте откалиброванный профессиональный инструмент для опрессовки трубчатых медных наконечникв, чтобы надежно зафиксировать провод. Установите кольцевую клемму на крепежную шпильку М6 и надежно затяните крепеж для завершения электрического соединения.

Что следует учесть перед покупкой

• Убедитесь, что сечение проводника соответствует спецификации 35 мм²
• Проверьте соответствие размера крепежной шпильки требованиям подключения М6
• Убедитесь в наличии правильного профессионального инструмента для опрессовки

Всегда отключайте питание цепи перед выполнением любых монтажных или обслуживающих работ, а также используйте средства индивидуальной защиты и откалиброванные инструменты для надежного обжима.
