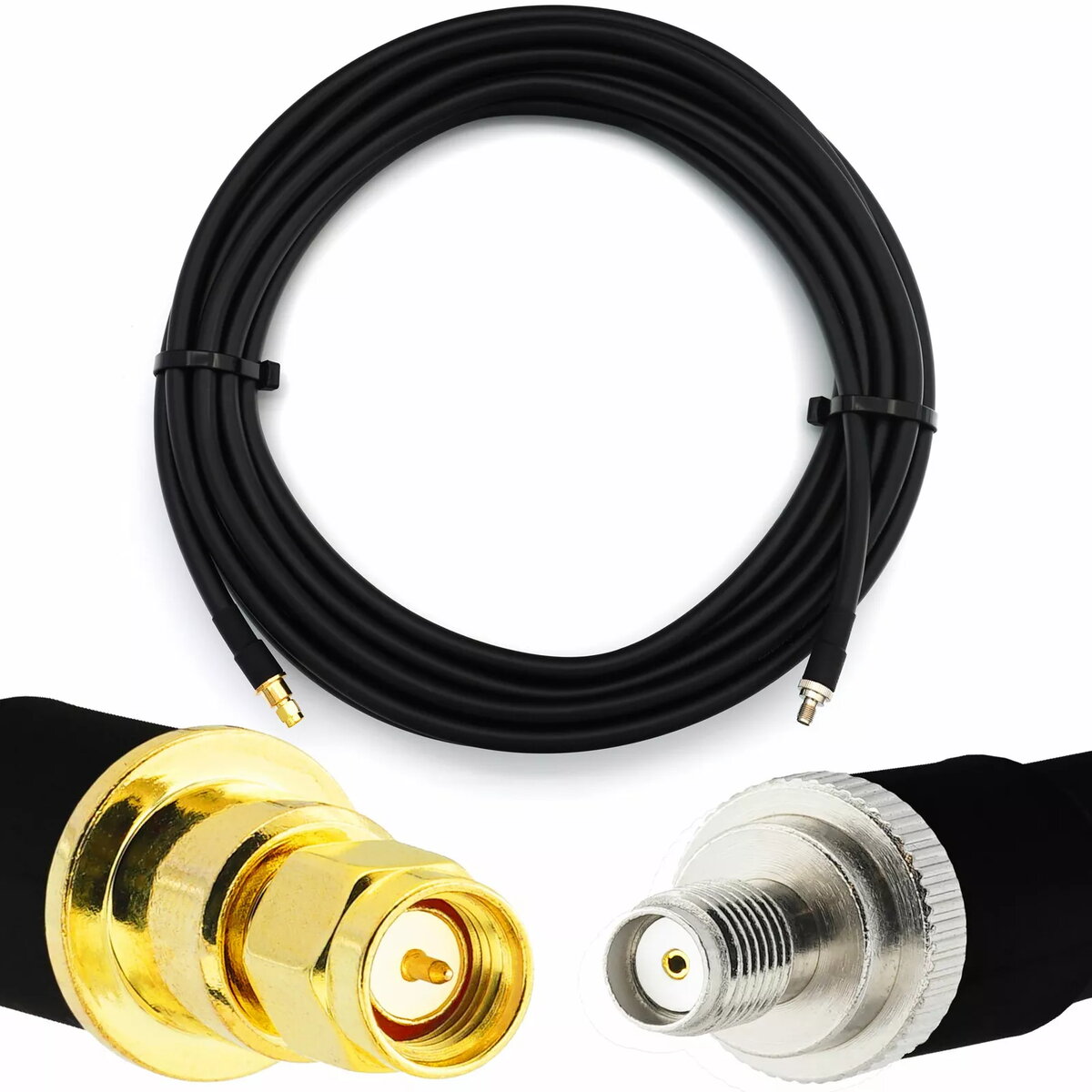

Rangeful HF400 coaxial cable with SMA Male to SMA Female connectors, 12 m length and 50 Ω impedance. Constructed with full copper conductors, this cable is designed for reliable RF signal transmission in systems that require SMA interfaces and 50 ohm matching. Its 12-metre length and flexible HF400 construction allow routing through equipment racks and between indoor or shielded outdoor installations while maintaining consistent electrical performance.
Advantages
The full copper conductors provide stable conductivity and predictable signal attenuation across the intended frequency range. SMA male to SMA female terminations offer compact, threaded connections compatible with antennas, radio modules and test equipment that use SMA interfaces. The 12 m length reduces the need for intermediate joins and allows direct connections across longer runs. The HF400 jacket and flexible build simplify installation in confined spaces and improve handling when routing the cable.
Suitable for
- Connecting antennas to radio transceivers and receivers with SMA connectors
- Linking RF test instruments and measurement equipment in labs or workshops
- Extending connections between wireless access points, routers or modem modules
- Indoor installations and shielded outdoor runs where 50 Ω matching is required
Key specifications
- Connector configuration: SMA Male to SMA Female
- Cable type: HF400 coaxial
- Length: 12 m
- Characteristic impedance: 50 Ω
- Conductor material: full copper
- Flexibility: designed for routing in equipment racks and confined spaces
How to use
Ensure both endpoints (radio, antenna or test instrument) are powered down before connecting the cable. Align the SMA male pin with the SMA female socket and screw the threaded coupling nut by hand until finger-tight; avoid excessive torque to prevent damage to the connectors. Route the 12 m cable to minimize sharp bends and avoid running it parallel to high-power AC lines to reduce interference. After installation, power up equipment and verify signal levels or SWR as applicable to confirm correct operation.
Usage recommendations
For consistent RF performance, keep bends larger than the cable's minimum bend radius, avoid kinks, and secure the cable with non-compressive ties. Use the SMA connections for low- to moderate-frequency RF applications compatible with 50 Ω systems; inspect connector threads and center contacts regularly for corrosion or wear in shielded outdoor environments.
Rangeful HF400 коаксиальный кабель с разъемами SMA male — SMA female, длиной 12 м и импедансом 50 Ω. Выполнен с медными проводниками полного сечения и предназначен для передачи радиочастотных сигналов в системах с SMA-интерфейсами и требованием согласования 50 Ом. Гибкая конструкция HF400 облегчает прокладку внутри помещений и в экранируемых наружных установках, сохраняя стабильные электрические характеристики.
Достоинства
Медные проводники полного сечения обеспечивают стабильную проводимость и предсказуемое затухание сигнала. Разъемы SMA male и SMA female дают компактное резьбовое соединение, совместимое с антеннами, радиомодулями и измерительным оборудованием. Длина 12 м позволяет выполнять прямые подключения без дополнительных соединителей. Гибкий внешний слой HF400 упрощает монтаж и прокладку в ограниченных пространствах.
Подходит для
- Подключения антенн к радиоприёмникам и передатчикам с разъёмами SMA
- Связи измерительного оборудования и радиотестеров в лабораториях или мастерских
- Расширения соединений между точками доступа, роутерами и модульными модемами
- Внутренней прокладки и экранируемых наружных маршрутов при требовании согласования 50 Ω
Ключевые характеристики
- Конфигурация разъёмов: SMA Male — SMA Female
- Тип кабеля: HF400 коаксиальный
- Длина: 12 м
- Характеристический импеданс: 50 Ω
- Материал проводника: цельная медь
- Гибкость: предназначен для прокладки в стойках оборудования и узких каналах
Как использовать
Перед подключением убедитесь, что оба устройства отключены от питания. Совместите центральный контакт и аккуратно навинтите SMA-соединение вручную до упора; не применяйте чрезмерное усилие, чтобы избежать повреждения. Прокладывайте кабель без резких перегибов, избегайте параллельного размещения рядом с силовыми кабелями переменного тока для уменьшения помех. После установки включите оборудование и проверьте уровни сигнала или коэффициент стоячей волны (SWR) при необходимости.
Рекомендации по эксплуатации
Для поддержания характеристик соблюдайте минимальный радиус изгиба, не допускайте заломов и закрепляйте кабель мягкими стяжками. Используйте SMA-разъёмы для приложений в диапазоне, совместимом с системами 50 Ω; в экранируемых наружных условиях регулярно проверяйте состояние резьбы и центральных контактов на предмет коррозии и износа.
Rangeful HF400 koaksiālais kabelis ar SMA Male uz SMA Female savienotājiem, 12 m garumā un 50 Ω impedanci. Izgatavots ar pilnām vara serdeņvadītājām un paredzēts uzticamai RF signāla pārsūtīšanai sistēmās, kur nepieciešamas SMA saskarnes un 50 omi. 12 metru garums un elastīgā HF400 konstrukcija ļauj viegli vadīt kabeli caur iekārtu statņiem un starp iekštelpām vai aizsargātām ārējām uzstādēm, saglabājot elektrotehniskās īpašības.
Priekšrocības
Vara serdeņvadītāji nodrošina konsekventu vadītspēju un paredzamu signāla slāpēšanos. SMA male uz SMA female savienotāji nodrošina kompakti rūpnieciskus, aizskrūvējamus savienojumus, kas atbilst antenām, radio moduļiem un testierīcēm ar SMA saskarnēm. 12 m garums samazina nepieciešamību pēc starpsavienojumiem un ļauj tiešus savienojumus uz garākiem attālumiem. HF400 pārklājums un elastīgā uzbūve atvieglo uzstādīšanu šaurās vietās.
Piemērots
- Savienot antenas ar radio raidītājiem un uztvērējiem ar SMA savienotājiem
- Savienot RF testa iekārtas un mērījumu aprīkojumu darbnīcās vai laboratorijās
- Pagarināt savienojumus starp bezvadu piekļuves punktiem, maršrutētājiem vai moduliem
- Iekštelpu uzstādēm un aizsargātām ārējām līnijām, kur nepieciešama 50 Ω saskaņošana
Galvenās specifikācijas
- Savienotāju konfigurācija: SMA Male uz SMA Female
- Kabeļa tips: HF400 koaksiālais
- Garums: 12 m
- Raksturīgais pretestība: 50 Ω
- Serdes materiāls: pilna vara
- Elastība: paredzēts vadīšanai iekārtu statņos un šaurās telpās
Kā lietot
Pirms savienošanas atslēdziet barošanu abiem galapunktiem. Novietojiet SMA vīriešu kontaktu pret SMA sieviešu ligzdu un skrūvējiet savienotāju ar roku līdz cieši; neizmantojiet pārāk lielu spēku, lai nesabojātu savienotājus. Novietojiet kabeli tā, lai izvairītos no asiem līkumiem un no svešstrāvju līniju paralēlas izvietošanas, lai samazinātu traucējumus. Pēc pieslēgšanas ieslēdziet iekārtu un pārbaudiet signāla līmeņus vai atbildes parametrus pēc nepieciešamības.
Lietošanas ieteikumi
Lai saglabātu RF veiktspēju, ievērojiet minimālo līkuma rādiusu, neļaujiet kinks un piestipriniet kabeli ar mīkstām saitēm. Izmantojiet SMA savienojumus 50 Ω sistēmām un regulāri pārbaudiet vītnes un centrālos kontaktus uz bojājumiem vai koroziju, ja kabelis tiek izmantots aizsargātās ārējās vietās.
